Sprężarki dzieli się m.in. na wyporowe (sprężanie przez zmniejszanie objętości komory roboczej) oraz przepływowe (sprężanie przez przekazanie energii czynnikowi w układzie wirnikowym i jej zamianę na wzrost ciśnienia).

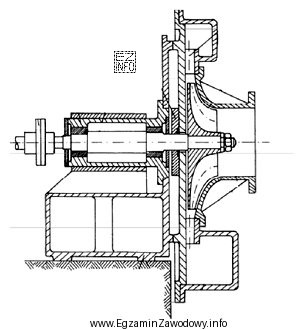

Odpowiedź "Promieniowa." jest poprawna, gdy na rysunku rozpoznajesz typową budowę sprężarki promieniowej (często nazywanej odśrodkową):
- obecność wirnika łopatkowego, który nadaje czynnikowi dużą prędkość,
- kierunek przepływu od środka (okolice osi) ku zewnętrznej części wirnika, czyli promieniowo,
- elementy prowadzące/zbierające strugę (np. dyfuzor/obudowa spiralna) typowe dla maszyn o przepływie promieniowym.
Dlaczego pozostałe odpowiedzi nie pasują:
- "Łopatkowa." (wyporowa) kojarzy się z wirnikiem z wysuwanymi łopatkami pracującymi w mimośrodowej obudowie. W takim rozwiązaniu sprężanie zachodzi przez zmianę objętości komór między łopatkami, a rysunek ma zwykle wyraźny mimośród i komory robocze, nie układ typowy dla sprężarki promieniowej.
- "Tłokowa." (wyporowa) wymaga cylindra, tłoka, korbowodu/wału oraz zaworów ssących i tłocznych. Na przekroju są charakterystyczne elementy mechanizmu korbowego i komory cylindra; brak wirnika promieniowego.
- "Membranowa." (wyporowa) rozpoznawalna jest po membranie oddzielającej komorę sprężania od napędu, często z układem dźwigniowym/krzywkowym. To inna konstrukcja niż wirnikowo-dyfuzorowa sprężarka promieniowa.
Wskazówka egzaminacyjna: gdy masz wątpliwość, najpierw odpowiedz sobie na pytanie, czy sprężanie wynika z ruchu wirnika i zamiany energii prędkości na ciśnienie (przepływowe), czy z "zamykania" porcji gazu i zmniejszania jej objętości (wyporowe). Dopiero potem dopasuj typ szczegółowy.
