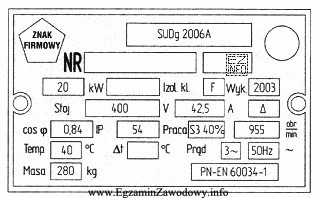

Tabliczka znamionowa służy do identyfikacji maszyny i określenia jej parametrów znamionowych. W praktyce szkolnej i serwisowej rozpoznanie typu maszyny wykonuje się przez analizę charakterystycznych informacji, jakie producenci umieszczają na tabliczkach.
Silnik asynchroniczny (indukcyjny) jest najczęściej spotykaną maszyną napędową w przemyśle. Na jego tabliczce typowo występują dane związane z zasilaniem prądem przemiennym (np. praca w sieci jednofazowej lub trójfazowej, częstotliwość), parametry obciążeniowe (moc/prąd) oraz wielkości opisujące warunki pracy (np. współczynnik mocy, klasa izolacji, stopień ochrony). Istotną wskazówką bywa także prędkość znamionowa, która w silniku asynchronicznym jest nieco mniejsza od prędkości synchronicznej odpowiedniej dla liczby biegunów (wynika to z poślizgu).
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Prądnica prądu stałego – to maszyna wytwarzająca DC; jej tabliczka i oznaczenia odnoszą się do parametrów wyjściowych DC oraz sposobu wzbudzenia, a nie do typowego opisu napędu AC.
- Przetwornica jednotwornikowa – jest układem elektromechanicznym (zespół maszyn), a nie pojedynczą standardową maszyną wirującą o tabliczce jak dla typowego silnika indukcyjnego.
- Silnik synchroniczny – ma prędkość ściśle związaną z częstotliwością i liczbą par biegunów (bez poślizgu w stanie ustalonym). W praktyce tabliczka i wymagania eksploatacyjne (np. wzbudzenie) wskazują na inną konstrukcję niż w silniku asynchronicznym.
Wskazówka egzaminacyjna: nie wybieraj odpowiedzi na podstawie jednego parametru. Zawsze sprawdź, czy cały "profil" tabliczki pasuje do maszyny AC napędowej (asynchronicznej), czy raczej do generatora DC albo do rozwiązania zespołowego.
