Podtopienie (undercut) jest niezgodnością spawalniczą zaliczaną do grupy niezgodności kształtu i wymiaru. Ma postać rowka lub wgłębienia w materiale rodzimym, biegnącego wzdłuż brzegu lica spoiny, tuż przy granicy materiału podstawowego i spoiny. Ponieważ jest to wada powierzchniowa, może być wykrywana w badaniu VT (kontrola wizualna).

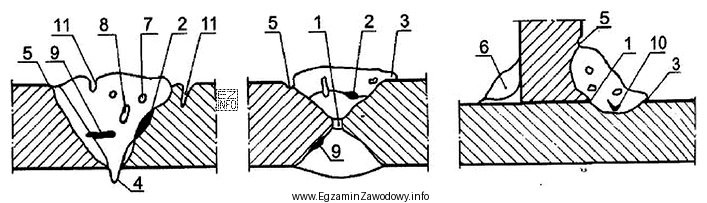

Na przedstawionych przekrojach numer 5 wskazuje właśnie taki charakterystyczny ubytek: nie jest to nadmiar spoiny, lecz wyżłobienie w materiale podstawowym przy krawędzi lica. To odpowiada definicji podtopienia.
Dlaczego pozostałe odpowiedzi są błędne?
- 1 – oznacza niezgodność związaną z granią (np. brak przetopu/przyklejenie). To wada wewnętrzna w strefie połączenia, a nie rowek na brzegu lica.
- 3 – wskazuje inną niezgodność geometryczną niż podtopienie; nie dotyczy typowego ubytku materiału rodzimego wzdłuż lica.
- 4 – odnosi się do nadmiaru materiału (np. nawis). Nawis jest "wypływem" spoiny poza zarys złącza, podczas gdy podtopienie jest ubytkiem w materiale podstawowym.
Znaczenie praktyczne: podtopienie zmniejsza efektywny przekrój nośny i tworzy karb (koncentrację naprężeń), co w konstrukcjach kadłubów narażonych na obciążenia dynamiczne może sprzyjać pęknięciom zmęczeniowym i przyspieszonej korozji. Typowe przyczyny to m.in. zbyt wysoki prąd, zbyt duża prędkość spawania, zbyt długi łuk i niewłaściwy kąt prowadzenia elektrody/uchwytu.
