KWALIFIKACJA BUD18 - STYCZEŃ 2020

PYTANIE NR 33.
Jeżeli na fragmencie mapy zasadniczej współrzędne lewego dolnego krzyża siatki kwadratów wynoszą X = 5525200 m, Y = 7475400 m, to współrzędne prawego górnego krzyża wynoszą

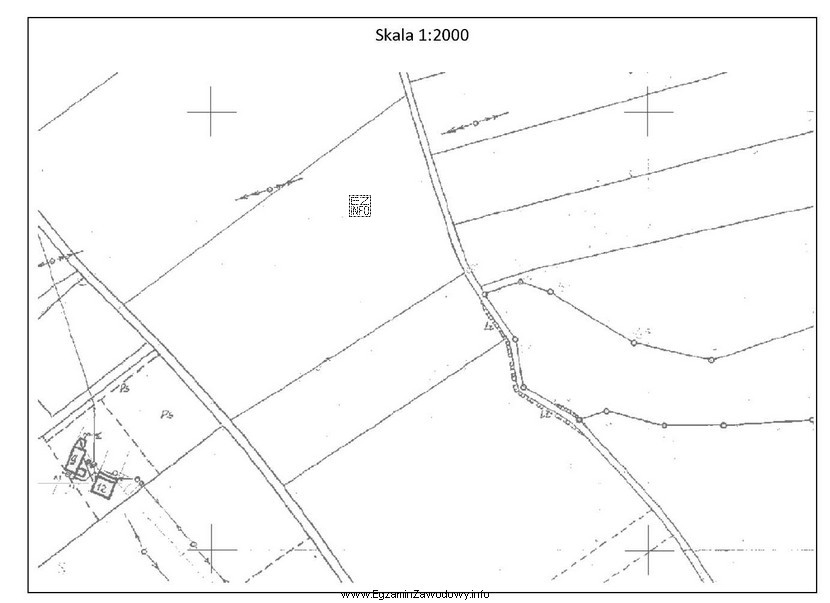

Ilustracja przedstawia fragment mapy zasadniczej w skali 1:2000, co jest istotne w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Krzyże siatki kwadratów mają stały krok (na danym fragmencie mapy). "Prawy górny" względem "lewego dolnego" oznacza zwiększenie obu współrzędnych o ten sam krok siatki.
Dlatego do X i do Y dodaje się przyrost, otrzymując X = 5525400 m oraz Y = 7475600 m.

Pełne wyjaśnienie:

W siatce kwadratów na mapie zasadniczej krzyże siatki leżą w węzłach regularnej kratownicy. Oznacza to, że kolejne krzyże w poziomie i pionie różnią się o stały krok siatki (wyrażony w metrach). W zadaniu podano współrzędne lewego dolnego krzyża siatki: X = 5525200 m, Y = 7475400 m.

Sformułowanie "prawy górny krzyż" w naturalny sposób opisuje punkt po przekątnej w obrębie tego samego oczka siatki: przesunięcie jednocześnie w prawo (wzrost jednej współrzędnej) i w górę (wzrost drugiej współrzędnej). Zatem w takim przejściu po przekątnej powinny wzrosnąć obie współrzędne o wartość kroku siatki.

Odpowiedź "X = 5525400 m, Y = 7475600 m" spełnia ten warunek: zarówno X, jak i Y są większe niż w punkcie lewym dolnym, a przyrosty są równe (po 200 m). To jest spójne z przejściem do sąsiedniego krzyża po przekątnej w regularnej siatce.

Pozostałe propozycje są typowymi pułapkami:

  • "X = 5525200 m, Y = 7475000 m" zmienia tylko Y i to w kierunku zmniejszenia, co odpowiadałoby raczej przejściu w dół, a nie do prawego górnego krzyża.
  • "X = 5525000 m, Y = 7475400 m" zmienia tylko X i to w kierunku zmniejszenia, co nie pasuje do przesunięcia w prawo i w górę.
  • "X = 5525200 m, Y = 7475600 m" zwiększa tylko Y (ruch w górę), ale nie zwiększa X (brak ruchu w prawo), więc nie jest to "prawy górny" krzyż.

Wskazówka egzaminacyjna: zawsze sprawdź sens kierunków słownych. "Prawy górny" oznacza wzrost obu współrzędnych (dla typowego zapisu X, Y w metrach). Jeśli rośnie tylko jedna z nich, to najczęściej oznacza przesunięcie wzdłuż boku oczka, a nie po przekątnej.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To znak w węźle siatki kartograficznej (regularnej kratownicy) naniesionej na mapę. Krzyże wyznaczają punkty o znanych współrzędnych, a odległości między sąsiednimi krzyżami odpowiadają stałemu krokowi siatki w metrach.
"Lewy dolny" to węzeł położony bardziej na lewo i niżej na fragmencie mapy, a "prawy górny" jest po przekątnej: bardziej na prawo i wyżej. W praktyce oznacza to, że przy przejściu do prawego górnego węzła rosną obie współrzędne.
Należy dodać krok siatki do obu współrzędnych punktu lewego dolnego. Jeśli krok wynosi np. 200 m, to X zwiększasz o 200 m i Y zwiększasz o 200 m. Kluczowe jest, by znać (lub odczytać) wartość kroku na danej mapie.
Bo "prawy górny" opisuje przesunięcie po przekątnej oczka siatki. Ruch w prawo odpowiada zmianie jednej współrzędnej w stronę większych wartości, a ruch w górę – zmianie drugiej. Po przekątnej wykonujesz oba te ruchy naraz.
Nie musi. Krok siatki zależy od przyjętych zasad prezentacji i skali mapy lub opracowania. Na egzaminie warto kierować się tym, co widać na fragmencie mapy/legendzie lub wynika bezpośrednio z danych w zadaniu, a nie samym przyzwyczajeniem.
Najczęściej: pominięcie kierunków ("prawy", "górny"), zmiana tylko jednej współrzędnej zamiast dwóch, mylenie znaków przyrostu (dodawanie vs odejmowanie) oraz założenie niewłaściwego kroku siatki bez odczytu z mapy lub danych zadania.
Wykonaj kontrolę logiczną: dla "prawego górnego" obie wartości powinny być większe niż w "lewym dolnym". Jeśli w proponowanej odpowiedzi jedna współrzędna maleje albo pozostaje taka sama, to taka opcja zwykle nie może odpowiadać przesunięciu po przekątnej.
Oznacza to, że wartości X i Y są w jednostkach długości (m), a różnice między krzyżami siatki również wyrażają odległości w metrach w układzie współrzędnych. Dzięki temu łatwiej kontrolować przyrosty (np. o 100 m lub 200 m) bez przeliczania skali.
Tak, pojawiają się zarówno zadania stricte odczytowe (np. wskazanie elementu, interpretacja symboli), jak i proste rachunkowe na danych mapowych (np. przyrosty współrzędnych, identyfikacja węzłów siatki). Warto ćwiczyć oba typy.
Najlepiej pracować na przykładach: odczytaj kilka kolejnych krzyży siatki i zapisz przyrosty X/Y, a potem rozwiązuj krótkie zadania "w prawo", "w górę", "po przekątnej". Dodatkowo utrwal, jak rozpoznawać krok siatki na udostępnionym fragmencie mapy.
info

To pytanie poprawnie rozwiązuje 53% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Krzyże siatki kwadratów mają stały krok (na danym fragmencie mapy)."

Materiały:

  • Materiały dydaktyczne do geodezji dotyczące mapy zasadniczej i siatki współrzędnych
  • Zadania z arkuszy egzaminacyjnych BUD.18 obejmujące odczyt i analizę map
  • Ćwiczenia praktyczne z odczytu siatki i współrzędnych na mapach w różnych skalach
