KWALIFIKACJA CHM2 - PAŹDZIERNIK 2013

PYTANIE NR 10.
Kaskada odstojników Dorra służy do

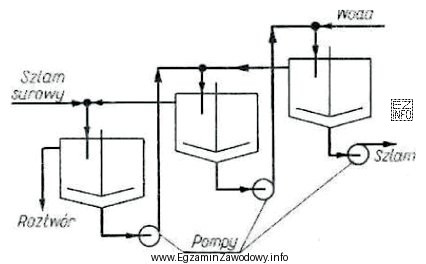

Ilustracja przedstawia schemat kaskady odstojników Dorra, używanej do rozdzielania zawiesin, co jest istotne w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kaskada odstojników jest układem do rozdziału niejednorodnych mieszanin ciało stałe–ciecz. W odstojnikach zachodzi sedymentacja grawitacyjna, więc poprawne jest "rozdzielania zawiesin". Krystalizacja wymaga przesycenia/ochładzania, a "zatężanie roztworów" to inny cel (zwykle odparowanie), nie typowy dla odstojników.

Pełne wyjaśnienie:

Kaskada odstojników Dorra należy do aparatury stosowanej w mechanicznym rozdzielaniu układów niejednorodnych, przede wszystkim typu ciało stałe–ciecz. W praktyce przemysłu chemicznego oznacza to pracę z zawiesinami, czyli mieszaninami, w których cząstki stałe są rozproszone w cieczy i mogą ulegać opadaniu pod wpływem siły ciężkości.

Dlatego odpowiedź "rozdzielania zawiesin" jest właściwa: w odstojniku zachodzi sedymentacja, a efektem jest uzyskanie klarowniejszej cieczy w części górnej oraz bardziej zagęszczonego osadu/szlamu w części dolnej. Układ kaskadowy pozwala prowadzić rozdział etapami (kolejne stopnie), co może poprawiać skuteczność klarowania lub stabilność procesu przy zmiennych dopływach.

Pozostałe odpowiedzi są mylące, bo opisują inne operacje jednostkowe albo nieprecyzyjne cele:

  • "krystalizacji szlamów" – krystalizacja dotyczy zwykle wydzielania kryształów z roztworu (np. przez ochłodzenie, odparowanie lub zmianę składu). Nie jest to podstawowa funkcja odstojnika, który nie tworzy kryształów, tylko rozdziela fazy przez opadanie cząstek.
  • "zatężania roztworów" – roztwór jest układem jednorodnym, więc nie rozdzieli się w odstojniku na skutek sedymentacji. Zatężanie roztworów realizuje się najczęściej przez odparowanie, membrany lub inne procesy, a nie przez klasyczne odstojniki.
  • "oczyszczania szlamów" – to sformułowanie jest zbyt ogólne. Odstojnik może zagęszczać osad i oddzielać ciecz nadosadową, ale "oczyszczanie" obejmuje wiele metod (np. płukanie, filtrację, flotację). Sama kaskada odstojników nie jest uniwersalnym urządzeniem do "oczyszczania" szlamu.

Wskazówka egzaminacyjna: jeżeli w treści pada "odstojnik", pierwszym skojarzeniem powinny być sedymentacja, klarowanie i rozdzielanie zawiesin. Jeśli pojawia się "roztwór" albo "krystalizacja", zwykle chodzi o inną grupę procesów niż sedymentacja.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zawiesina to mieszanina niejednorodna, w której drobne cząstki stałe są rozproszone w cieczy i mogą z czasem opadać lub wypływać. W praktyce procesowej zawiesiny powstają np. po reakcjach strąceniowych, neutralizacji czy płukaniu osadów i wymagają rozdziału faz.
Odstojnik wykorzystuje różnicę gęstości między fazą stałą i ciekłą. Cząstki stałe opadają pod wpływem grawitacji, tworząc osad, a ciecz nad osadem ulega klarowaniu. Kluczowe są: czas przebywania, prędkość przepływu i warunki odbioru osadu.
Roztwór jest układem jednorodnym: składniki są rozpuszczone i nie tworzą oddzielnej fazy stałej, więc nie mogą "osiąść" w sedymentacji. Zawiesina ma cząstki stałe jako osobną fazę, dlatego można je oddzielać w odstojniku przez opadanie lub flotację.
Kaskada oznacza układ kilku stopni rozdziału połączonych szeregowo. Każdy stopień może poprawiać klarowność cieczy lub zagęszczenie osadu. Takie rozwiązanie bywa stosowane, gdy pojedynczy aparat nie daje wymaganej jakości rozdziału lub warunki dopływu są zmienne.
Sedymentacja to rozdział faz przez opadanie cząstek stałych z zawiesiny (mechanicznie, grawitacyjnie). Krystalizacja to wytwarzanie kryształów z roztworu, zwykle przez przesycenie (ochładzanie, odparowanie, zmiana składu). Słowo "odstojnik" prawie zawsze wskazuje sedymentację.
Tak, w praktyce sedymentacja często prowadzi do zagęszczenia osadu w części dolnej aparatu, bo ciecz jest odprowadzana oddzielnie. Trzeba jednak pamiętać, że to zagęszczanie dotyczy fazy stałej w zawiesinie, a nie "zatężania roztworu" w sensie zwiększania stężenia substancji rozpuszczonej.
Typowe pomyłki to: mylenie "zawiesiny" z "roztworem", wybieranie odpowiedzi z hasłem "oczyszczanie" (bo brzmi ogólnie poprawnie) oraz łączenie odstojników z krystalizacją. Pomaga zasada: odstojnik = rozdział mechaniczny, krystalizator/wyparka = proces cieplno-masowy.
Klarowanie stosuje się, gdy trzeba usunąć drobne cząstki stałe z cieczy po procesie (np. po strącaniu, reakcji, myciu, ekstrakcji). Celem jest uzyskanie cieczy o mniejszej mętności przed kolejnymi etapami, np. filtracją dokładną, wymianą ciepła, destylacją lub magazynowaniem.
Najważniejsze są: natężenie przepływu (czas przebywania), powierzchnia i geometria strefy sedymentacji, właściwości cząstek (wielkość, gęstość, skłonność do flokulacji), lepkość cieczy oraz sposób odbioru osadu. Zbyt duży przepływ zwykle pogarsza klarowanie.
Ułóż mapę skojarzeń: nazwa aparatu → operacja jednostkowa → typ mieszaniny. Dla odstojników: sedymentacja/klarowanie oraz układ ciało stałe–ciecz (zawiesina). Przećwicz też różnice między: filtracją, wirowaniem, flotacją, krystalizacją i odparowaniem, bo to najczęstsze "pułapki" w odpowiedziach.
info

Statystycznie 58% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że kaskada odstojników jest układem do rozdziału niejednorodnych mieszanin ciało stałe–ciecz.

Źródła:

  • Wikipedia (EN): https://en.wikipedia.org/wiki/Thickener - dostęp 2026-03-02
  • Wikipedia (EN): https://en.wikipedia.org/wiki/Sedimentation - dostęp 2026-03-02

Materiały:

  • Podręczniki do inżynierii chemicznej: operacje jednostkowe (działy o sedymentacji i klarowaniu)
  • Instrukcje stanowiskowe/DTR instalacji sedymentacyjnych stosowanych w zakładzie
  • Materiały szkolne z aparatury procesowej: odstojniki, zagęszczacze, klarowniki
