Kąt pochylenia osi sworznia zwrotnicy (często opisywany też jako KPI/SAI) to nachylenie osi obrotu zwrotnicy względem pionu, rozpatrywane w widoku od przodu pojazdu. Oś ta odpowiada za ruch skrętu koła i przechodzi przez elementy zwrotnicy (w klasycznych rozwiązaniach: sworzeń/zwrotnicę, w kolumnach typu McPherson: geometria osi wyznaczona przez łożyskowanie górne i przegub dolny).

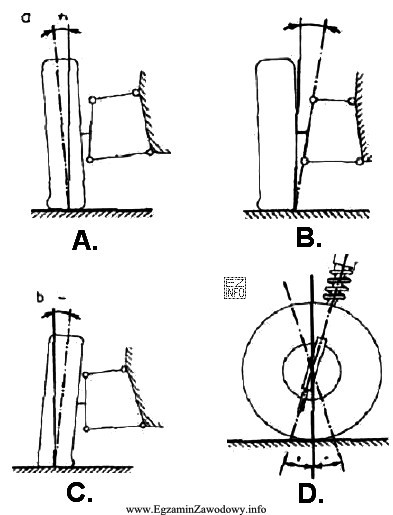

Na schematach rozpoznaje się go po tym, że zaznaczona jest linia osi sworznia (oś skrętu), a kąt jest mierzony między tą osią a linią pionu. To nie jest kąt ustawienia samego koła, tylko element geometrii związany z osią skrętu.
Dlaczego pozostałe odpowiedzi mogą kusić, ale są błędne:
- Rysunek pokazujący nachylenie koła względem pionu odpowiada pochyleniu koła (camber), a nie pochyleniu osi sworznia.
- Rysunek w widoku z boku zwykle dotyczy wyprzedzenia osi sworznia (caster) lub pochylenia osi w płaszczyźnie wzdłużnej, co jest innym parametrem.
- Schematy z opisem zbieżności/rozbieżności dotyczą ustawienia kół w płaszczyźnie poziomej (toe), nie osi zwrotnicy.
W praktyce warsztatowej rozróżnienie tych kątów jest ważne: błędna interpretacja parametru z raportu geometrii może prowadzić do nietrafnej diagnozy (np. wymiana opon zamiast kontroli elementów zwrotnicy lub mocowań). Na egzaminie kluczowe jest rozpoznanie: czy na rysunku widzisz oś skrętu (oś zwrotnicy), czy płaszczyznę koła oraz czy to widok od przodu, czy z boku.
