PYTANIE NR 16.
Kolejność dokręcania śrub głowicy, która zapewnia, że w trakcie dokręcania nie dojdzie do zafalowania uszczelki lub jej rozerwania oraz zapobiegnie zwichrzeniom (pęknięciom) głowicy, przedstawiono na schemacie oznaczonym literą

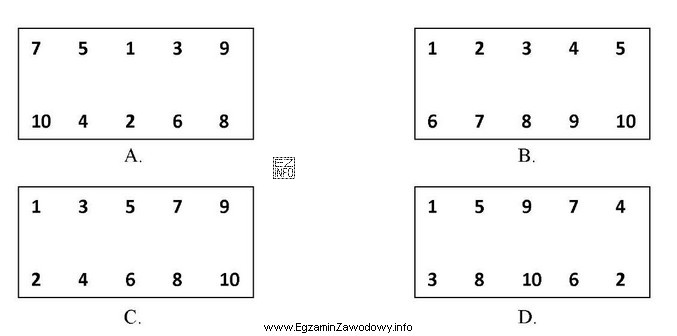

Ilustracja przedstawia cztery schematy oznaczone literami A, B, C i D, które pokazują kolejność dokręcania śrub głowicy.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna kolejność dokręcania śrub głowicy zapewnia równomierny docisk uszczelki: zwykle zaczyna się od śrub położonych centralnie i przechodzi naprzemiennie (krzyżowo) na stronę przeciwną, stopniowo "wychodząc" na zewnątrz. Taki schemat ogranicza falowanie uszczelki i ryzyko zwichrowania lub pęknięcia głowicy.

Pełne wyjaśnienie:

Podczas montażu głowicy cylindrów kluczowe jest równomierne rozłożenie sił docisku na całej powierzchni uszczelki. Jeżeli śruby zostaną dokręcone "po kolei" wokół obwodu lub z jednej strony na drugą, na początku powstają lokalnie duże naciski, a w innych miejscach głowica pozostaje niedociśnięta. Taki nierówny docisk może spowodować zafalowanie lub uszkodzenie uszczelki, a także odkształcenie (zwichrowanie) głowicy.

Dlatego w praktyce stosuje się schemat, w którym:

  • zaczyna się od śrub położonych najbliżej środka (rejon największej powierzchni roboczej),
  • następnie dokręca się śruby naprzemiennie/krzyżowo, przechodząc na stronę przeciwną,
  • kolejne kroki wykonuje się, oddalając się stopniowo ku zewnętrznym śrubom, aby "wypychać" naprężenia symetrycznie.

Ważne jest też, że dokręcanie głowicy zwykle wykonuje się etapami (np. wstępny docisk, potem docisk właściwy), zgodnie z instrukcją serwisową dla danego silnika. Etapowanie dodatkowo ogranicza gwałtowne odkształcenia elementów i pozwala uszczelce ułożyć się równomiernie.

Dlaczego pozostałe typowe błędne schematy są niepoprawne?

  • Schemat "po obwodzie" (kolejność okrężna) sprzyja ściąganiu głowicy na jedną stronę i powstawaniu fali docisku.
  • Schemat "od jednego końca do drugiego" kumuluje naprężenia i może prowadzić do miejscowego przeciążenia uszczelki.
  • Schemat z pominięciem symetrii (brak naprzemienności) zwiększa ryzyko nieszczelności po rozgrzaniu silnika, gdy elementy pracują termicznie.

Na egzaminie warto zapamiętać prostą zasadę: środek → krzyżowo → na zewnątrz, a w praktyce zawsze trzymać się procedury producenta (moment, kąt, liczba etapów oraz ewentualna wymiana śrub typu rozciąganego).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najczęściej stosuje się zasadę: od środka, krzyżowo i stopniowo na zewnątrz. Taki układ rozkłada docisk równomiernie na uszczelce i ogranicza skręcanie głowicy. Dokładną kolejność oraz wartości dokręcania zawsze dobiera się z instrukcji serwisowej danego silnika.
Dokręcanie krzyżowe minimalizuje różnice nacisku pomiędzy stronami głowicy. Dzięki naprzemiennemu dociskaniu po przeciwległych stronach zmniejsza się ryzyko falowania uszczelki, powstawania nieszczelności oraz zwichrowania głowicy. To szczególnie ważne przy dużych powierzchniach przylgni.
Może dojść do nierównomiernego docisku: część uszczelki zostanie zgnieciona za mocno, a część pozostanie niedociśnięta. Skutkiem bywają nieszczelności (przedmuchy spalin, ubytek płynu), a także trwałe odkształcenie głowicy. Czasem problem ujawnia się dopiero po rozgrzaniu silnika.
Etapowanie jest typowe w wielu konstrukcjach: najpierw wstępny docisk, potem docisk właściwy (czasem z dokręcaniem o kąt). Etapy pozwalają elementom ułożyć się równomiernie i ograniczają lokalne przeciążenia. Liczbę etapów i parametry zawsze należy brać z dokumentacji serwisowej.
Najczęściej potrzebujesz klucza dynamometrycznego oraz (jeśli procedura tego wymaga) przymiaru do dokręcania kątowego. Przydają się też czyste gwintowniki/przepychacze do oczyszczenia gwintów, odpowiednie nasadki oraz środki do odtłuszczenia powierzchni przylgni.
To zależy od typu śrub i zaleceń producenta. W wielu silnikach stosuje się śruby rozciągane, które po jednorazowym dokręceniu mogą nie trzymać parametrów po ponownym użyciu. Na egzaminie i w praktyce przyjmij zasadę: sprawdź instrukcję i w razie wymogu zastosuj nowe śruby.
Szukaj schematu, który zaczyna od śrub położonych centralnie, a następnie przechodzi naprzemiennie na stronę przeciwną, stopniowo obejmując śruby bardziej zewnętrzne. Schematy "po obwodzie" albo "od jednego końca" zwykle są nieprawidłowe dla głowicy.
Uszczelka pracuje na dużej powierzchni i musi być ściskana równomiernie. Gdy jedna strefa jest dociśnięta znacznie wcześniej lub mocniej, materiał uszczelki może się pofalować, przesunąć lub zostać miejscowo przeciążony. To zwiększa ryzyko pęknięć i późniejszych przedmuchów.
Najczęstsze pomyłki to wybór sekwencji "intuicyjnej" (po kole lub od brzegu), mylenie kierunku (od zewnątrz do środka zamiast odwrotnie) oraz pomijanie idei naprzemienności. Uczniowie czasem też ignorują fakt, że prawidłowa procedura zwykle zakłada dokręcanie w etapach.
Utrwal zasadę: środek → krzyżowo → na zewnątrz oraz skojarz ją z celem: równy docisk i brak zwichrowania. Ćwicz rozpoznawanie schematów na rysunkach i łącz to z praktyką: użycie klucza dynamometrycznego, etapowanie i kontrola czystości przylgni.
