W tego typu zadaniu kluczowe są dwa kroki: dobór liczby segmentów na jeden kołnierz dla podanej średnicy zewnętrznej rury oraz obliczenie łącznej liczby segmentów dla planowanej liczby przejść (kołnierzy).
1) Dobór dla Ø zewn. 160 mm

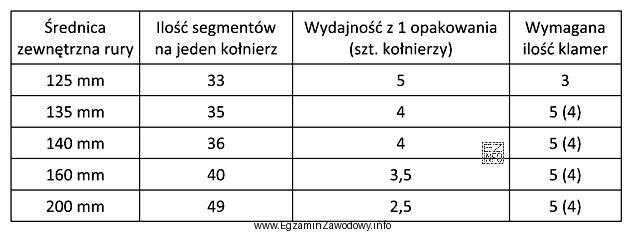

Kołnierze ogniochronne są często wykonane jako elementy segmentowe (składane). Liczba segmentów potrzebnych do złożenia jednego kołnierza zależy od średnicy rury i wynika z tabeli doboru/karty technicznej danego systemu. Dla rury o średnicy zewnętrznej 160 mm przyjmuje się 40 segmentów na 1 kołnierz.
2) Obliczenie zapotrzebowania
Skoro jeden kołnierz wymaga 40 segmentów, to dla 14 kołnierzy wykonujemy proste mnożenie:
14 × 40 = 560
Stąd poprawna jest odpowiedź: "560 segmentów."
Dlaczego pozostałe wartości są niepoprawne?
- "440 segmentów." odpowiadałoby 11 kołnierzom po 40 segmentów (11 × 40) albo błędnemu przyjęciu mniejszej liczby przejść; nie zgadza się z podanymi 14 kołnierzami.
- "320 segmentów." odpowiadałoby 8 kołnierzom po 40 segmentów (8 × 40) lub przyjęciu 23 segmentów na kołnierz (co nie jest typowym wynikiem dla podanej średnicy); to błąd doboru lub rachunku.
- "240 segmentów." odpowiadałoby 6 kołnierzom po 40 segmentów (6 × 40) albo mylnemu założeniu 17 segmentów na kołnierz; ponownie nie pasuje do danych zadania.
Wskazówka egzaminacyjna: zawsze sprawdź, czy liczba segmentów na 1 kołnierz została wzięta z właściwego wiersza tabeli (średnica zewnętrzna, nie średnica nominalna). Dopiero potem wykonuj mnożenie przez liczbę kołnierzy/przejść.
