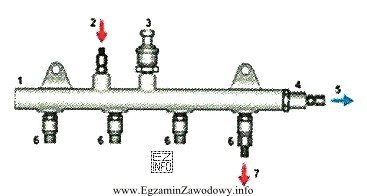

W zaworach regulacji ciśnienia w zasobniku (listwie) Common Rail sterownik zwykle stosuje sterowanie impulsowe PWM. Oznacza to, że element wykonawczy nie jest regulowany przez "zmianę napięcia zasilania", tylko przez zmianę czasu włączenia impulsów w każdym okresie.
Dlatego najbardziej miarodajnym sposobem kontroli jest badanie współczynnika wypełnienia sygnału sterującego (najczęściej oscyloskopem). Wypełnienie pokazuje, jak intensywnie sterownik "wysterowuje" cewkę zaworu: większe wypełnienie oznacza inną średnią energię doprowadzaną do cewki, co przekłada się na zmianę położenia elementu zaworu i w konsekwencji na regulację ciśnienia paliwa.
Dlaczego pozostałe odpowiedzi są gorsze jako metoda kontroli pracy zaworu:
- Pomiar natężenia prądu zasilającego – prąd może być pomocny, ale zależy od wielu czynników (rezystancja cewki, temperatura, sposób ograniczania prądu przez sterownik, warunki pracy). Bez interpretacji w kontekście strategii PWM sam prąd nie zawsze jednoznacznie ocenia poprawność sterowania.
- Badanie amplitudy sygnału sterującego – amplituda często jest zbliżona do napięcia instalacji i może być podobna w różnych stanach sterowania; w PWM informację o "mocy sterowania" niesie głównie czas trwania impulsu, nie jego wysokość.
- Pomiar napięcia zasilania – potwierdza co najwyżej, że zasilanie istnieje. Nie mówi jednak, czy sterownik prawidłowo moduluje sygnał i czy zawór jest wysterowywany zgodnie z zapotrzebowaniem na ciśnienie.
W praktyce egzaminacyjnej warto zapamiętać: gdy w pytaniu pojawia się zawór/cewka sterowana impulsowo, najczęściej kluczowym parametrem diagnostycznym przebiegu jest wypełnienie PWM (oraz częstotliwość), a nie samo napięcie.
