To zadanie sprawdza umiejętność korzystania z danych tabelarycznych stosowanych przy projektowaniu i wykonawstwie sieci ciepłowniczych w technologii rur preizolowanych. W praktyce średnica przewodu odwodnienia nie jest równa średnicy rurociągu głównego – jest dobierana zgodnie z wytycznymi (tabelą) dla danego zakresu średnic oraz sposobu prowadzenia odwodnienia.
Aby poprawnie odpowiedzieć:
- Najpierw identyfikuje się średnicę rurociągu sieci: 80 mm (wartość podana w treści).

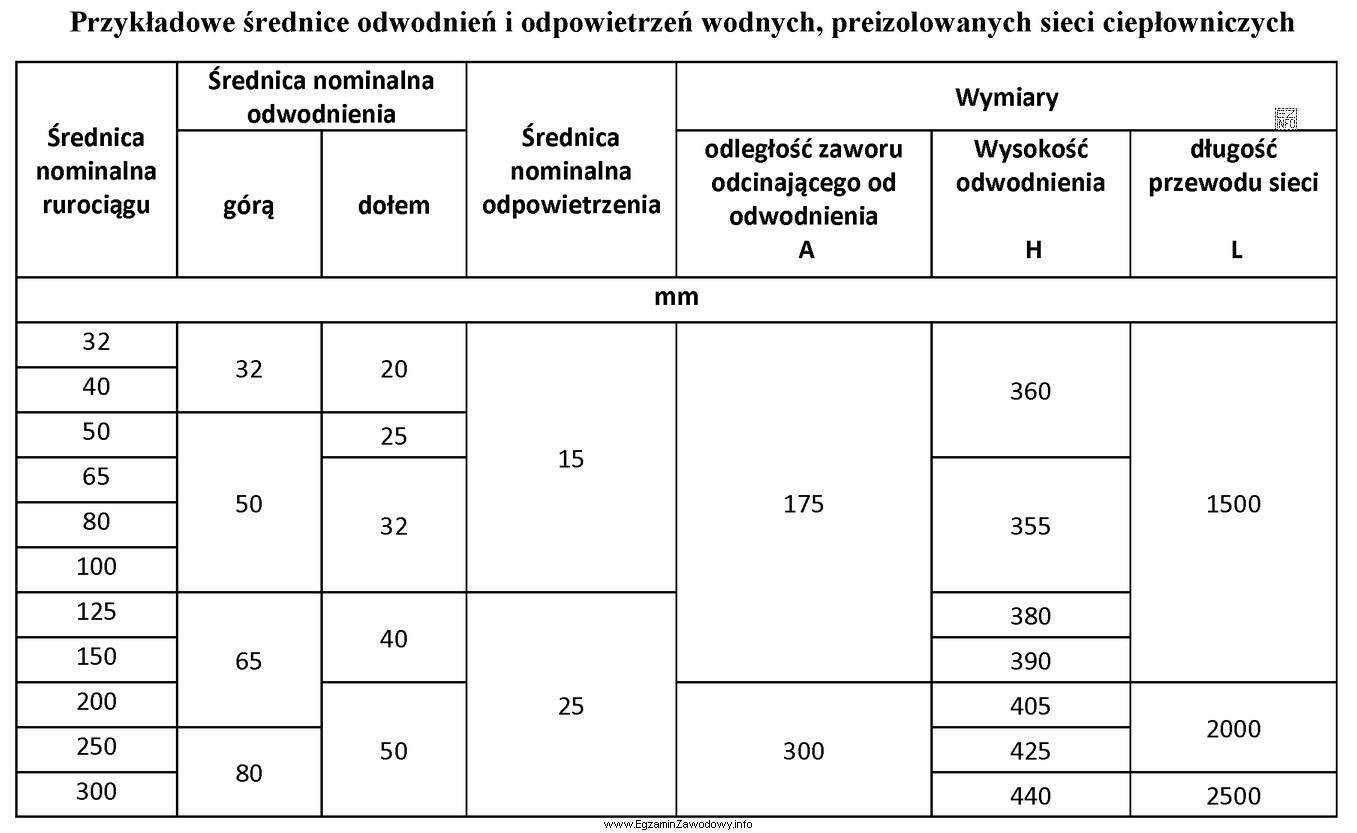

- Następnie w tabeli wybiera się część dotyczącą odwodnienia poprowadzonego dołem (to istotny warunek, bo inny wariant prowadzenia może mieć inne wartości).
- Po odnalezieniu właściwej pozycji odczytuje się wymaganą średnicę nominalną odwodnienia.
Odpowiedź "32 mm" jest poprawna, ponieważ odpowiada wskazaniu tabeli dla rurociągu 80 mm przy odwodnieniu prowadzonym dołem.
Pozostałe propozycje są błędne typowo z następujących powodów:
- "25 mm" bywa wybierane intuicyjnie jako mniejsza średnica, ale bez potwierdzenia w tabeli; to częsty błąd skracania procedury doboru.
- "40 mm" i "50 mm" mogą wynikać z mylenia przewodu odwodnienia z elementami o większym przekroju lub z błędnego odczytu (np. pomylenie kolumn/wierszy, innego wariantu prowadzenia).
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy odczytujesz właściwy wariant (tu: "dołem") i czy tabela dotyczy dokładnie tego systemu/warunków, które podaje zadanie. W pytaniach tabelarycznych najczęstsze błędy to pośpiech i odczyt z sąsiedniej kolumny.
