Zadanie polega na poprawnym odczycie wartości bazowej z tabeli oraz na zastosowaniu uwagi dotyczącej sposobu pomiaru w eksploatacji.
1) Dobór właściwego przedziału prędkości

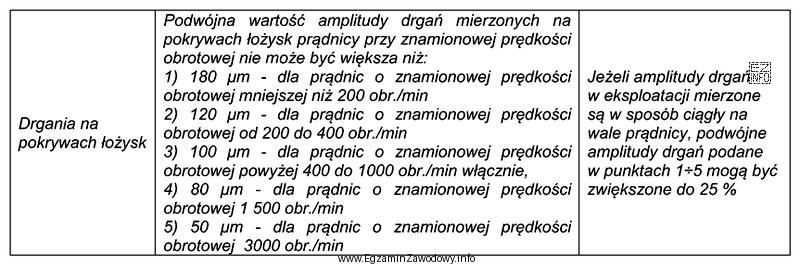

Prędkość znamionowa wynosi 600 obr./min. W tabeli odpowiada temu przedział powyżej 400 do 1000 obr./min (włącznie). Dla tego zakresu dopuszczalna podwójna amplituda drgań mierzonych na pokrywach łożysk ma wartość bazową 100 μm.
2) Zastosowanie warunku dodatkowego (pomiar ciągły na wale)
W treści/uwadze tabeli podano, że jeżeli amplitudy drgań w eksploatacji są mierzone w sposób ciągły na wale prądnicy, to wartości podwójnej amplitudy z punktów tabeli mogą być zwiększone o 25%. Ponieważ pytanie pyta o maksymalną wartość, należy przyjąć pełne zwiększenie.
3) Obliczenie zwiększonego limitu
- wartość bazowa: 100 μm
- 25% z 100 μm = 25 μm
- limit maksymalny: 100 μm + 25 μm = 125 μm
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 120 μm i 180 μm odpowiadają innym zakresom prędkości (odpowiednio 200–400 obr./min oraz <200 obr./min), więc wynikają z błędnego doboru wiersza tabeli.
- 100 μm to poprawna wartość bazowa dla 600 obr./min, ale pomija warunek zwiększenia przy pomiarze ciągłym na wale.
W praktyce takie zadania odzwierciedlają ustawianie progów dopuszczalnych/alarmowych w diagnostyce drganiowej prądnic i ocenie stanu łożysk w utrzymaniu ruchu.
