KWALIFIKACJA ELE11 - CZERWIEC 2020



PYTANIE NR 7.

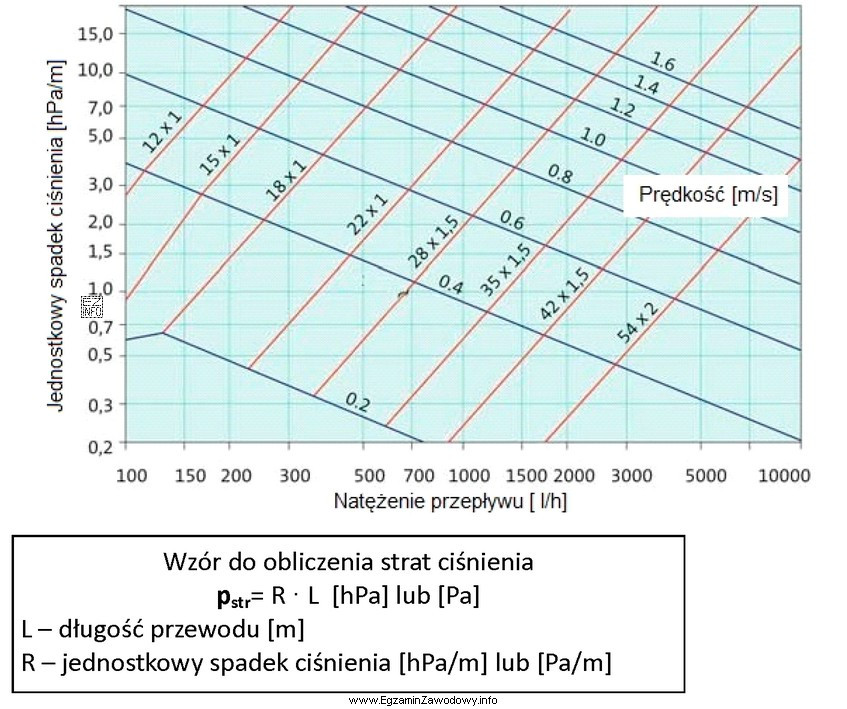

Korzystając z nomogramu oblicz jaka będzie strata ciśnienia w przewodzie słonecznej instalacji grzewczej o średnicy 28 x 1,5 mm i długość 6,5 m, jeżeli strumień objętości czynnika solarnego wynosi 16,67 dm3/min.
Korzystając z nomogramu oblicz jaka będzie strata ciś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Korzystając z nomogramu, odczytujemy jednostkowy spadek ciśnienia dla danego przepływu i średnicy przewodu. Następnie mnożymy ten spadek przez długość przewodu, aby uzyskać całkowitą stratę ciśnienia w przewodzie. W tym przypadku dla przepływu 1000 dm³/h i średnicy przewodu 28 x 1,5 mm, jednostkowy spadek ciśnienia wynosi 2 hPa/m, a całkowita strata ciśnienia na długości 6,5 m wynosi 13 hPa.
