PYTANIE NR 5.

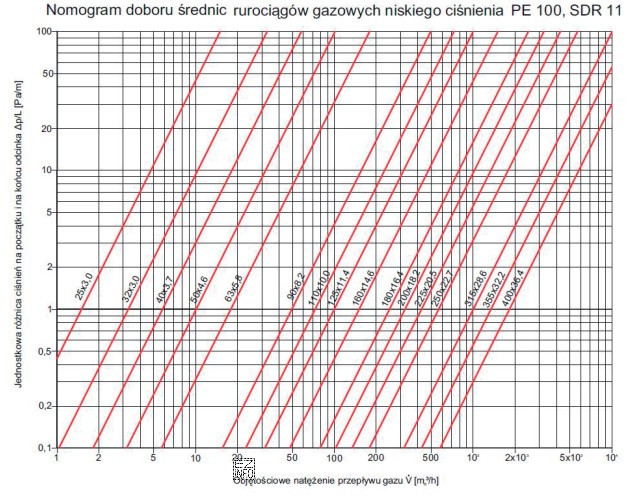

Korzystając z przedstawionego nomogramu oblicz spadek ciśnienia dla gazociągu niskiego ciśnienia o średnicy DN 90, o długości obliczeniowej 100 m i przepływie obliczeniowym gazu 70 m3/h.
Korzystając z przedstawionego nomogramu oblicz spadek ciśnienia dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Używając nomogramu doboru średnic rurociągów gazowych niskiego ciśnienia, dla rury o średnicy DN 90 i przepływie 70 m³/h, odczytujemy spadek ciśnienia równy 200 Pa. Nomogram jest narzędziem graficznym umożliwiającym szybkie odczytywanie wyników bez konieczności stosowania skomplikowanych obliczeń matematycznych.
