KWALIFIKACJA MEC3 - CZERWIEC 2017



PYTANIE NR 23.

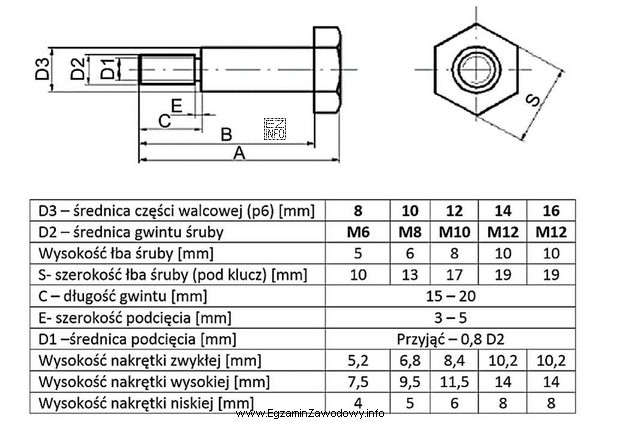

Korzystając z przedstawionej dokumentacji, określ średnicę podcięcia D1 śruby zakręcanej kluczem o rozmiarze 17 mm.
Korzystając z przedstawionej dokumentacji, określ średnicę podcięcia
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dla śruby zakręcanej kluczem o rozmiarze 17 mm, średnica gwintu śruby (D2) wynosi 10 mm. Zgodnie z tabelą, średnica podcięcia (D1) wynosi 0,8 * D2. Po podstawieniu wartości do wzoru, otrzymujemy D1 = 0,8 * 10 mm = 8,0 mm. Dlatego poprawną odpowiedzią jest 8,0 mm.
