W tym typie zadania nie wylicza się przekroju "ze wzoru", tylko wykonuje dobór tabelaryczny na podstawie obciążalności długotrwałej przewodów.

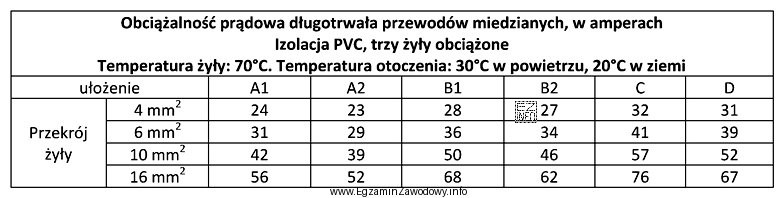

Krok 1: identyfikacja warunków ułożenia. Podano przewody YDY w rurze instalacyjnej na ścianie drewnianej oraz sposób ułożenia B2. Oznacza to, że należy korzystać wyłącznie z odpowiedniej części/kolumny tabeli dla B2, bo obciążalność zależy od warunków chłodzenia i otoczenia przewodu.
Krok 2: identyfikacja układu. Instalacja jest trójfazowa, więc w tabeli trzeba odczytać wartości przewidziane dla takiej konfiguracji (w praktyce ma to związek m.in. z liczbą żył obciążonych).
Krok 3: porównanie z prądem obciążenia. Wartość prądu wynosi 36 A. Szukamy więc takiego przekroju, dla którego dopuszczalna obciążalność długotrwała w warunkach B2 jest co najmniej 36 A.
Krok 4: zasada minimalności. Pytanie wymaga minimalnego przekroju, czyli najmniejszego, który spełnia warunek. Dlatego nie wybiera się "na zapas" większych przekrojów, jeżeli mniejszy już spełnia kryterium prądowe.
- 10 mm2 – spełnia warunek obciążalności dla 36 A w podanych warunkach, a jednocześnie jest najmniejszym przekrojem spełniającym kryterium, więc to odpowiedź prawidłowa.
- 6 mm2 – jest zbyt mały w odniesieniu do 36 A dla tego sposobu ułożenia (ryzyko przekroczenia dopuszczalnej temperatury żyły/izolacji).
- 4 mm2 – tym bardziej nie zapewnia wymaganej obciążalności prądowej dla 36 A w warunkach B2.
- 16 mm2 – może spełniać warunek prądowy, ale nie jest minimalny, więc odpada z powodu wymogu "najmniejszego przekroju".
W zadaniach egzaminacyjnych ważne jest, aby trzymać się dokładnie wskazanej tabeli oraz warunków ułożenia; nawet niewielka zmiana sposobu ułożenia może zmienić wynik doboru.
