W zadaniu trzeba obliczyć koszt robocizny na podstawie nakładu robocizny z KNR. Dla elementów żelbetowych nakład (r-g/m3) zależy m.in. od pracochłonności deskowania, którą w tablicy określa stosunek długości deskowanego obwodu do pola przekroju.
1) Pole przekroju A
Przekrój nadproża jest prostokątny, więc:
A = b · h = 0,45 m · 0,24 m = 0,108 m2.
2) Obwód deskowany O
Dla nadproża deskowanie obejmuje zwykle dno i dwa boki, dlatego:
O = b + 2·h = 0,45 + 2·0,24 = 0,93 m.
Częsty błąd to przyjęcie pełnego obwodu 2·(b+h), co zawyża/zmienia wskaźnik i może przenieść obliczenia do złej kolumny KNR.
3) Wyznaczenie wskaźnika S=O/A i dobór kolumny
S = O/A = 0,93 / 0,108 ≈ 8,61.
Wartość 8,61 mieści się w przedziale "do 10" (bo jest większa niż 8, ale nie przekracza 10). To determinuje, z której kolumny tablicy odczytać nakład.
4) Odczyt nakładu i obliczenie kosztu

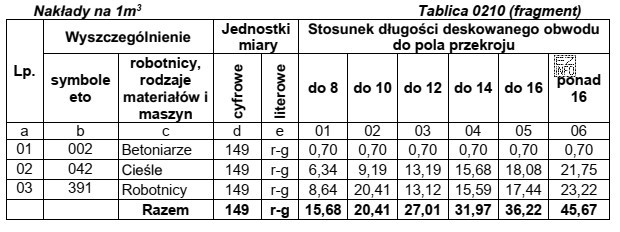

Z tablicy KNR (wiersz "Razem") dla zakresu "do 10" przyjmuje się nakład: 20,41 r-g/m3.
Następnie:
- roboczogodziny: 20,41 · 0,75 = 15,3075 r-g
- koszt: 15,3075 · 40,00 zł = 612,30 zł
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 470,40 zł – odpowiada zbyt małemu nakładowi (typowo skutek wyboru zaniżonej kolumny, np. "do 8", albo błędu w obliczeniu S).
- 810,30 zł – wynika z przyjęcia większego nakładu niż dla "do 10" (często skutek zawyżenia S przez błędny obwód deskowany lub pomyłki w mnożeniu).
- 959,10 zł – odpowiada jeszcze wyższemu nakładowi (np. przedziały "do 16/ponad 16" albo podwójne doliczenie czynnika objętości/stawki).
Na egzaminie warto kontrolować sens pośrednich wyników: S powinno wyjść w jednostkach 1/m, a koszt musi wynikać z iloczynu (r-g/m3)·(m3)·(zł/r-g), co daje zł.
