KWALIFIKACJA DRM8 - CZERWIEC 2014



PYTANIE NR 16.

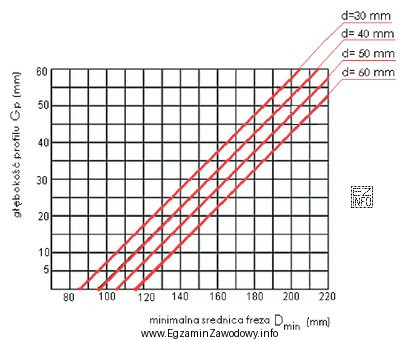

Korzystając z wykresu odczytaj, minimalną średnicę freza o średnicy otworu mocującego d = 40 mm do wykonania profili o głębokości 35 mm.
Korzystając z wykresu odczytaj, minimalną średnicę freza o średnicy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analiza wykresu pokazuje, że dla średnicy otworu mocującego d = 40 mm i głębokości profilu 35 mm, minimalna średnica freza, która jest potrzebna do wykonania takiego profilu, wynosi 165 mm. Linia dla d = 40 mm na wykresie przecina oś głębokości profilu G = 35 mm dokładnie przy wartości 165 mm, co potwierdza poprawność odpowiedzi.
