KWALIFIKACJA MEC9 - STYCZEŃ 2025

Wyjaśnienie poprawnej odpowiedzi:

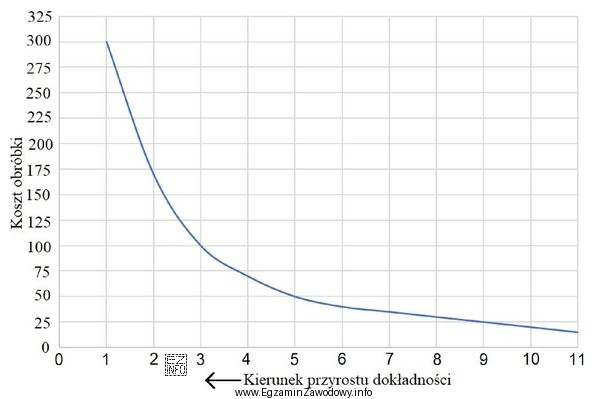

Na podstawie przedstawionego wykresu należy odczytać koszt obróbki koła zębatego z partii 150 sztuk, wykonanego w klasie dokładności IT5. Z wykresu można zauważyć, że na osi poziomej zaznaczono kierunek przyrostu dokładności, gdzie wartość 5 odpowiada klasie dokładności IT5. Na osi pionowej znajdują się koszty obróbki wyrażone w złotych. Odczytując z wykresu wartość dla punktu odpowiadającego klasie dokładności IT5, otrzymujemy wartość około 50 zł. Analizując linię wykresu, można stwierdzić, że dla klasy IT5 koszt wynosi dokładnie 50 zł, co potwierdza poprawność odpowiedzi.
