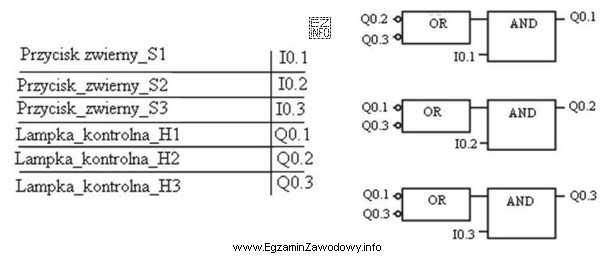

W zadaniach z PLC kluczowe są dwa kroki: (1) mapowanie sygnałów oraz (2) analiza logiki programu. Najpierw trzeba sprawdzić w załączonej liście przyporządkowania, pod jakimi adresami/oznaczeniami sterownik widzi przyciski S1 i S2 oraz które wyjścia odpowiadają lampkom H1, H2 i H3. Bez tego łatwo popełnić błąd polegający na "zgadywaniu" po samych nazwach.
Następnie należy przeanalizować program w języku FBD, idąc od wejść do wyjść. W praktyce robi się to tak, że dla badanego przypadku ustawiamy stany wejść: jednoczesne naciśnięcie S1 i S2 oznacza, że oba sygnały wejściowe mają wartość TRUE. Potem sprawdzamy, jak te wartości przechodzą przez kolejne bloki (np. AND/OR/NOT, ewentualne podtrzymania, blokady, warunki dodatkowe) aż do cewek/wyjść sterujących lampkami.
Poprawna odpowiedź "Lampki H1 i H2" oznacza, że w przedstawionej logice FBD jednoczesny stan TRUE na S1 i S2 spełnia warunki w dwóch niezależnych torach sterowania, które wysterowują odpowiednie wyjścia dla H1 oraz H2. To typowa sytuacja, gdy program realizuje równoległe warunki sygnalizacji (np. potwierdzenie dwóch warunków naraz) albo gdy jedna z lampek sygnalizuje warunek cząstkowy, a druga warunek wynikowy.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Tylko lampka H2" jest typowym błędem, gdy analizuje się tylko jedną gałąź schematu albo pomija równoległy tor prowadzący do H1.
- "Tylko lampka H3" sugeruje mylne przypisanie wyjść (H3 zamiast H1/H2) albo przeoczenie negacji/warunku, który w rzeczywistości nie jest spełniony dla S1=TRUE i S2=TRUE.
- "Lampki H3 i H1" może wynikać z pomylenia numeracji lampek w mapie I/O lub z błędnej interpretacji bloku logicznego w FBD (np. odczytania OR jako AND lub odwrotnie).
Wskazówka egzaminacyjna: zawsze przepisz na kartkę które sygnały są TRUE w danym wariancie (tu: S1=TRUE, S2=TRUE), a potem "prowadź" je po schemacie FBD do wyjść. To ogranicza ryzyko intuicyjnych pomyłek.
