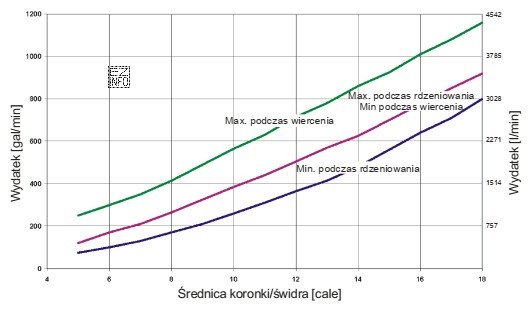

W pytaniu kluczowa jest umiejętność interpretacji wykresu technologicznego, z którego odczytuje się zalecany wydatek tłoczenia płuczki wiertniczej dla określonego narzędzia. W tym przypadku narzędziem jest koronka rdzeniowa, a parametr wejściowy to jej średnica: 8 1/2". Odpowiedź nie wynika z obliczeń, tylko z prawidłowego przypisania średnicy do właściwej pozycji/krzywej na wykresie.
Poprawny wybór "200 ÷ 320 gal/min" jest zgodny z ideą wykresów zaleceń: podają one przedział, w którym przepływ jest na tyle duży, aby skutecznie wynosić zwierciny i chłodzić narzędzie, a jednocześnie nie powoduje nadmiernych strat ciśnienia i niepożądanych zjawisk w otworze (np. erozji czy destabilizacji ścian).
Dlaczego pozostałe zakresy są błędne?
- "100 ÷ 300 gal/min" – dolna granica jest zaniżona w porównaniu z zaleceniem z wykresu, co w praktyce może oznaczać zbyt słabe oczyszczanie dna i gorsze wynoszenie zwiercin, szczególnie przy większej średnicy koronki.
- "200 ÷ 500 gal/min" – górna granica jest zbyt wysoka względem przedziału zalecanego; takie uogólnienie może prowadzić do przyjęcia przepływu większego niż zalecany, czyli do niepotrzebnego wzrostu strat ciśnienia i obciążenia układu pompowego.
- "300 ÷ 500 gal/min" – cały zakres jest przesunięty w górę względem zaleceń z wykresu dla 8 1/2"; wybór tej opcji wynika często z pomylenia średnic lub odczytu sąsiedniego obszaru wykresu.
Wskazówka egzaminacyjna: zawsze sprawdź jednostki (tu: gal/min) i upewnij się, że odczytujesz wartości dokładnie dla 8 1/2", a nie dla podobnej średnicy. Najczęstszy błąd to pośpiech i odczyt z niewłaściwej krzywej/kolumny wykresu.
