KWALIFIKACJA ELE6 + ELE7 - PAŹDZIERNIK 2016



PYTANIE NR 34.
Korzystając z zamieszczonej informacji wskaż, ile wynosi odległość od sieci wodociągowej dla sieci ciepłowniczej o średnicy rurociągu 100 mm.

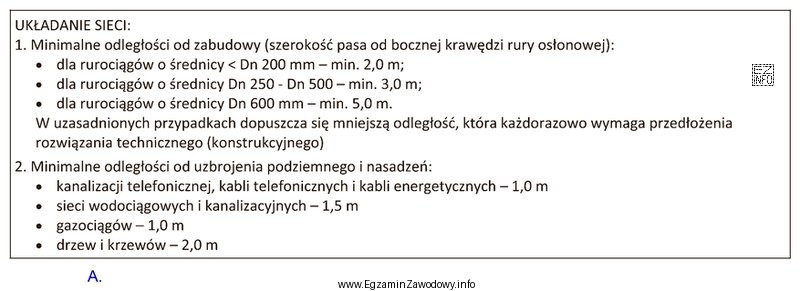

Ilustracja przedstawia tabelę z zasadami układania sieci w kontekście technika energetyka, kwalifikacja E22.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Minimalna odległość sieci ciepłowniczej od sieci wodociągowej wynosi 1,5 m, ponieważ wodociąg należy do uzbrojenia podziemnego, dla którego w wytycznych podano stałe wartości niezależne od średnicy rurociągu ciepłowniczego. Wartości 1,0 m i 2,0 m dotyczą innych obiektów, a 3,0 m odnosi się do innej grupy wymagań.

Pełne wyjaśnienie:

Pytanie wymaga odczytu minimalnej odległości od sieci wodociągowej dla projektowanej/układanej sieci ciepłowniczej. W udostępnionej informacji odległości są rozdzielone na dwie grupy:

  • odległości od zabudowy – zależne od średnicy (DN) i związane z szerokością pasa od krawędzi rury osłonowej,
  • odległości od uzbrojenia podziemnego – stałe wartości przypisane do rodzaju sąsiedniej infrastruktury (np. wodociąg, gazociąg, kable).

Sieć wodociągowa jest elementem uzbrojenia podziemnego, więc właściwy jest zapis o "sieciach wodociągowych i kanalizacyjnych", dla których minimalna odległość wynosi 1,5 m. To dlatego odpowiedź "1,5 m" jest poprawna.

Dlaczego pozostałe odpowiedzi są błędne?

  • "1,0 m" to typowa wartość przypisana w wytycznych innym obiektom (np. kablom lub gazociągom), ale nie wodociągowi – wybór tej liczby wynika często z mylenia wierszy.
  • "2,0 m" może kojarzyć się z wymaganiami dla nasadzeń (drzewa/krzewy) albo z odległościami od zabudowy dla małych DN, jednak nie jest to odległość od wodociągu.
  • "3,0 m" wiąże się z inną kategorią wymagań (od zabudowy dla większych średnic), a nie z uzbrojeniem podziemnym.

Wskazówka egzaminacyjna: zawsze najpierw ustal, czy pytanie dotyczy zabudowy (wtedy DN ma znaczenie), czy innej sieci w gruncie (wtedy wybiera się wartość stałą przypisaną do typu uzbrojenia).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza "minimalna odległość" między sieciami w gruncie?
To najmniejszy dopuszczalny odstęp zapewniający bezpieczną eksploatację i możliwość prowadzenia robót (napraw, wymian, wykopów) bez ryzyka uszkodzenia sąsiedniej infrastruktury. Odstęp ogranicza też skutki awarii i ułatwia dostęp serwisowy do obu sieci.
Dlaczego odległość od wodociągu nie zależy od średnicy DN sieci ciepłowniczej?
W wytycznych odległości dzieli się na te od zabudowy (zależne od DN) oraz te od uzbrojenia podziemnego (stałe dla danego rodzaju sieci). Wodociąg jest uzbrojeniem podziemnym, więc stosuje się wartość stałą, niezależną od DN.
Jak szybko rozpoznać, czy szukać wartości w punkcie o zabudowie czy o uzbrojeniu?
Jeśli w pytaniu pada: budynek, zabudowa, pas od krawędzi rury – zwykle chodzi o część zależną od DN. Jeśli pada: wodociąg, kanalizacja, gazociąg, kable – chodzi o uzbrojenie podziemne i stałe odległości dla typu instalacji.
Jakie odległości są typowo podawane dla kabli i wodociągu w takich wytycznych?
W przedstawionej informacji kable (telefoniczne/energetyczne) mają inną minimalną odległość niż wodociąg. Kluczowe jest odczytanie właściwej pozycji listy: wodociąg i kanalizacja mają przypisaną wartość 1,5 m, a kable występują w osobnym wierszu z inną liczbą.
Czy w zadaniach egzaminacyjnych DN zawsze wpływa na wynik?
Nie. DN bywa podany jako element rozpraszający albo jako wskazówka, że trzeba wybrać właściwy fragment wytycznych. W tym typie zadań DN wpływa na odległość od zabudowy, ale nie musi wpływać na odległości od innych sieci podziemnych.
Jakie błędy najczęściej robi się przy odczycie odległości od wodociągu?
Najczęstsze są: mylenie wierszy (wybranie 1,0 m jak dla innej sieci), przenoszenie zależności od DN na uzbrojenie podziemne oraz czytanie tylko pierwszego punktu (o zabudowie) zamiast punktu dotyczącego wodociągu.
Kiedy w praktyce trzeba zachować te minimalne odległości przy budowie sieci ciepłowniczej?
Podczas projektowania trasy i na etapie robót ziemnych. Trzeba uwzględnić istniejące uzbrojenie na mapach i w terenie oraz prowadzić wykopy tak, aby zachować wymagany odstęp. Zbyt mała odległość zwiększa ryzyko kolizji i utrudnia naprawy.
Czy można zmniejszyć odległość sieci ciepłowniczej od wodociągu?
W praktyce bywa to możliwe tylko po uzgodnieniach i zastosowaniu dodatkowych rozwiązań zabezpieczających (np. osłon, zmian technologii lub organizacji robót). Na egzaminie jednak przyjmuje się wartości minimalne z podanej informacji, bez "wyjątków projektowych".
Jakie znaczenie ma zachowanie odstępu dla eksploatacji i napraw sieci?
Odstęp zapewnia miejsce na bezpieczne odkrycie przewodów, wykonanie naprawy i prac kontrolnych bez naruszania sąsiedniej sieci. Dla ciepłociągu istotne są też oddziaływania termiczne i ograniczenie skutków awarii, dlatego odstępy są elementem bezpieczeństwa.
Jak przygotować się do pytań o kolizje uzbrojenia podziemnego na ELE.6?
Ćwicz czytanie krótkich tabel/wytycznych i rozpoznawanie, czy pytanie dotyczy zabudowy czy uzbrojenia podziemnego. Ucz się typowych par: wodociąg–ciepłociąg, gazociąg–ciepłociąg, kable–ciepłociąg oraz zasad bezpiecznych robót ziemnych.
info

Około 62% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że wartości 1,0 m i 2,0 m dotyczą innych obiektów, a 3,0 m odnosi się do innej grupy wymagań.

Źródła:

  • Ilustracja do zadania: fragment wytycznych technicznych "UKŁADANIE SIECI", pkt 2 "Minimalne odległości od uzbrojenia podziemnego i nasadzeń" – pozycja "sieci wodociągowych i kanalizacyjnych – 1,5 m" (materiał załączony do pytania).

Materiały:

  • Materiały dydaktyczne z projektowania i budowy sieci ciepłowniczych preizolowanych (odległości, kolizje)
  • Zbiory zadań z czytania wytycznych/tabel technicznych dla uzbrojenia podziemnego
  • Instrukcje BHP i organizacji robót ziemnych w pobliżu infrastruktury podziemnej
