KWALIFIKACJA BUD20 - CZERWIEC 2020

PYTANIE NR 26.

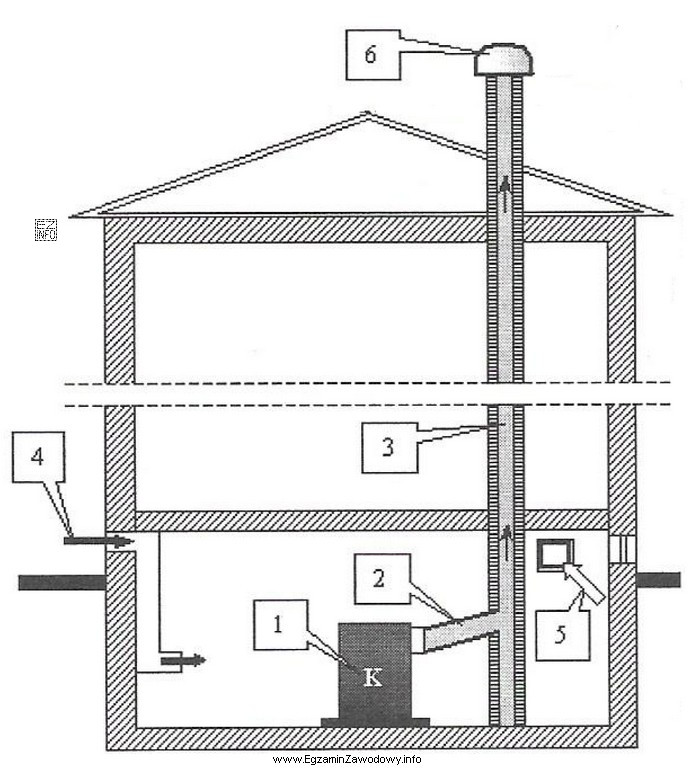

Którą cyfrą jest oznaczony na rysunku kanał spalinowy?
Ilustracja przedstawia schemat instalacji sanitarnej w budynku, prawdopodobnie w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kanał spalinowy to element służący do odprowadzania spalin z urządzenia grzewczego do przewodu kominowego. Na rysunku został oznaczony cyfrą 3, co wynika z przypisania numerów do poszczególnych części układu spalinowego i ich połączeń.

Pełne wyjaśnienie:

Kanał spalinowy jest częścią układu odprowadzania spalin, czyli drogi, którą spaliny przemieszczają się od źródła (np. kotła) do miejsca bezpiecznego odprowadzenia (zwykle przewodu kominowego). Na rysunkach technicznych element ten rozpoznaje się po funkcji (przepływ spalin), połączeniach z urządzeniem oraz kierunku prowadzenia do przewodu kominowego.

W tym zadaniu kanał spalinowy został oznaczony cyfrą 3. Odpowiedź jest poprawna, ponieważ numer 3 wskazuje element należący do toru spalin, a nie do innych instalacji (np. powietrza nawiewanego czy wentylacji pomieszczenia).

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Cyfrą 2 – typowy błąd to utożsamienie dowolnego kanału na schemacie z kanałem spalinowym. W praktyce elementy wentylacyjne lub powietrzne mogą mieć podobny kształt, ale pełnią inną funkcję.
  • Cyfrą 1 – częsty mechanizm pomyłki polega na wskazaniu elementu najbliższego urządzeniu, mimo że może to być np. króciec, obudowa lub inna część niebędąca kanałem odprowadzającym spaliny.
  • Cyfrą 4 – błąd wynika często z nieuwzględnienia połączeń: element może należeć do innego fragmentu instalacji (np. wentylacji lub osłon), a nie do drogi spalin.

Wskazówka egzaminacyjna: przy pytaniach "którą cyfrą oznaczono…" zawsze prześledź na rysunku ciągłość toru (skąd dokąd prowadzi element) i dopiero wtedy wybierz numer. Sama lokalizacja na rysunku zwykle nie wystarcza.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Kanał spalinowy to część układu odprowadzania spalin, którą spaliny płyną od urządzenia grzewczego (np. kotła) do przewodu kominowego lub innego systemu odprowadzenia. Na rysunkach identyfikuje się go po połączeniu z urządzeniem i kierunku prowadzenia toru spalin.
Najpewniejsze jest sprawdzenie funkcji i połączeń: kanał spalinowy łączy się z króćcem spalin urządzenia i prowadzi do komina, a kanał wentylacyjny zwykle służy wymianie powietrza w pomieszczeniu. Pomocne są opisy, strzałki kierunku przepływu i legenda rysunku.
Oznaczenia cyframi porządkują schemat i pozwalają jednoznacznie wskazać elementy bez długich opisów. Dzięki temu sprawdza się praktyczną umiejętność czytania dokumentacji: uczeń musi skojarzyć numer z konkretną częścią instalacji, tak jak robi się to na budowie i w projekcie.
Najczęściej mylone są elementy wentylacji (kanały nawiewne/wywiewne) oraz przewody powietrzno-spalinowe, gdy schemat jest uproszczony. Pomyłki biorą się z podobnych kształtów linii na rysunku, dlatego trzeba analizować, z czym dany element jest połączony i jaką ma funkcję.
Jest to potrzebne m.in. przy organizacji montażu kotła i podłączeń do komina, podczas odbiorów i przeglądów, a także przy modernizacjach kotłowni. Poprawne rozpoznanie toru spalin pomaga uniknąć błędów montażowych i ułatwia komunikację z innymi branżami na budowie.
Pojęcia bywają używane zamiennie w mowie potocznej, ale w dokumentacji warto trzymać się znaczeń z projektu. Czopuch to zwykle odcinek łączący urządzenie z kominem, a "kanał spalinowy" może oznaczać fragment drogi spalin w różnych miejscach układu. Zawsze opieraj się na opisie i legendzie rysunku.
Typowe błędy to wybór "na oko" bez prześledzenia połączeń, sugerowanie się położeniem (np. najwyżej/najbliżej) oraz mylenie instalacji o podobnym przebiegu. Dobra praktyka to wskazanie palcem początku i końca elementu oraz sprawdzenie, czy należy do toru spalin.
Gdy brakuje legendy, korzysta się z kontekstu: skąd dokąd prowadzi przewód, z jakimi urządzeniami jest połączony i jakie ma typowe miejsce w układzie. Pomaga też porównanie z typowymi schematami kotłowni i kominów. Na egzaminie jednak rysunek zwykle ma oznaczenia wystarczające do odpowiedzi.
Najważniejsze są: połączenie z króćcem spalin urządzenia, prowadzenie do komina lub przewodu odprowadzającego, a czasem strzałki przepływu oraz opis "spaliny". Jeśli na rysunku pokazano kilka instalacji naraz, kanał spalinowy będzie należał do toru odprowadzania produktów spalania.
Ćwicz na różnych schematach: kotłowni, przewodów kominowych, wentylacji i instalacji grzewczych. Ucz się rozpoznawać element po funkcji i połączeniach, nie po samym kształcie. Na egzaminie działaj metodycznie: znajdź urządzenie, potem prześledź tor medium (tu: spalin) aż do wyjścia.
info

Statystycznie 66% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Kanał spalinowy to element służący do odprowadzania spalin z urządzenia grzewczego do przewodu kominowego."

Materiały:

  • Podręczniki i skrypty z rysunku technicznego budowlanego/instalacyjnego
  • Materiały dydaktyczne z zakresu instalacji grzewczych i odprowadzania spalin
  • Ćwiczenia z czytania schematów kotłowni i przekrojów kominów
