Zadanie sprawdza umiejętność pracy z dokumentacją graficzną urządzeń stosowanych przy przygotowaniu mas formierskich, czyli odczyt oznaczeń elementów na schemacie mieszarki turbinowej. Klapa wysypowa (lub zespół klapy wysypowej) to element zamykający/otwierający drogę wysypu gotowej masy z komory roboczej do pojemnika, przenośnika albo zsypu. W praktyce jest to ważny zespół, bo odpowiada za kontrolowany rozładunek, ograniczenie rozsypywania materiału oraz bezpieczne odcięcie strumienia masy.
Aby poprawnie rozwiązać takie pytanie, należy:
- najpierw zidentyfikować na rysunku strefę wysypu (najczęściej w dolnej części komory lub w miejscu przejścia do kanału wysypowego),
- odszukać element ruchomy pełniący funkcję zamknięcia (klapę) oraz ewentualne części towarzyszące (zawias, siłownik/napęd, dźwignie),
- odczytać cyfrę przypisaną do całego zespołu na schemacie.

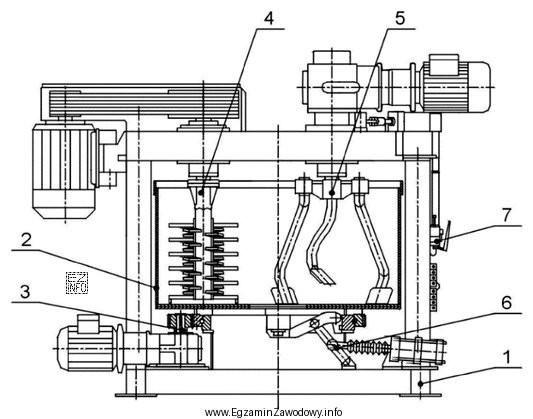

W dołączonym schemacie zespołowi klapy wysypowej przypisano numer 6, więc odpowiedź "6" jest właściwa.
Dlaczego pozostałe odpowiedzi są błędne? Numery "3", "2" i "7" na tym schemacie oznaczają inne części urządzenia niż zespół wysypu. Typowy błąd uczniów polega na wskazaniu elementu sąsiedniego (np. napędu, osłony lub fragmentu kanału) zamiast samej klapy lub całego zespołu klapy. Innym częstym problemem jest nieuwzględnienie, że pytanie dotyczy zespołu klapy, a nie dowolnego elementu w pobliżu otworu wysypowego.
Wskazówka egzaminacyjna: przy pytaniach "którą cyfrą oznaczono…" zawsze pracuj bez pośpiechu z ilustracją i sprawdzaj, czy wskazany numer dotyczy dokładnie tej funkcji, o którą pyta treść (tu: wysyp/odcięcie wysypu), a nie tylko miejsca na rysunku.
