KWALIFIKACJA ROL2 - WRZESIEŃ 2015 (test 2)

PYTANIE NR 29.

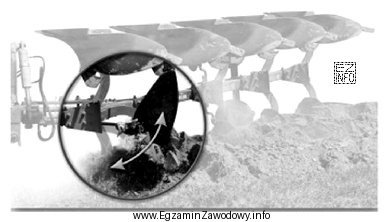

Którą czynność należy wykonać w pługu po wystąpieniu działania przedstawionego na rysunku?
Ilustracja przedstawia pług rolniczy z czterema lemieszami, który jest używany do orki ziemi.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Po zadziałaniu zabezpieczenia w pługu (typowo śruby bezpiecznikowej, która ścina się przy przeciążeniu/uderzeniu w przeszkodę) właściwą czynnością jest odtworzenie tego zabezpieczenia.
Dlatego należy zamontować nowe śruby bezpiecznika, a nie wymieniać odkładnicy czy słupicy, jeśli nie są uszkodzone.

Pełne wyjaśnienie:

W wielu pługach stosuje się zabezpieczenie przeciążeniowe, którego zadaniem jest ochrona korpusu pługa przed skutkami nagłego wzrostu obciążenia (np. uderzenie w kamień, korzeń lub inną twardą przeszkodę). Jednym z prostszych rozwiązań jest śruba bezpiecznikowa (często nazywana "bezpiecznikiem"). Gdy wystąpi przeciążenie, śruba ma ulec ścięciu lub zerwaniu, aby ograniczyć przeniesienie sił na droższe elementy konstrukcji.

Odpowiedź "Zamontowanie nowych śrub bezpiecznika." jest właściwa, ponieważ po zadziałaniu takiego zabezpieczenia standardową czynnością obsługową jest wymiana elementu, który został poświęcony w celu ochrony maszyny. Dopiero po przywróceniu zabezpieczenia i krótkich oględzinach (czy nie ma widocznych pęknięć, odkształceń, luzów) można bezpiecznie wrócić do pracy.

  • "Zamontowanie nowych śrub odkładnic." – śruby mocujące odkładnicę wymienia się, gdy są zużyte/uszkodzone lub przy demontażu części, ale nie jest to typowa czynność po zadziałaniu bezpiecznika. To inny zestaw śrub o innej funkcji.
  • "Wymiana odkładnicy." – odkładnica jest elementem roboczym zużywającym się w trakcie orki, jednak jej wymiana wynika zwykle ze zużycia (wytarcia) albo mechanicznego uszkodzenia tej części. Sam fakt zadziałania zabezpieczenia nie oznacza automatycznie konieczności jej wymiany.
  • "Wymiana słupicy." – słupica jest elementem nośnym korpusu; jej wymiana jest naprawą poważniejszą i mniej typową. Zabezpieczenie ma właśnie zmniejszyć ryzyko uszkodzenia słupicy, więc decyzję o wymianie podejmuje się dopiero po stwierdzeniu realnego uszkodzenia (np. pęknięcia lub trwałego wygięcia).

Wskazówka egzaminacyjna: jeśli w zadaniu pojawia się informacja/rysunek sugerujący "zadziałanie zabezpieczenia", najpierw rozważ czynność polegającą na odtworzeniu działania zabezpieczenia (np. wymiana śruby bezpiecznikowej), a dopiero potem kosztowne wymiany elementów roboczych lub konstrukcyjnych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Śruba bezpiecznikowa to element zabezpieczenia przeciążeniowego. Ma celowo ulec ścięciu/zerwaniu przy nagłym wzroście obciążenia (np. uderzeniu w przeszkodę), aby ochronić droższe części pługa. Po zadziałaniu zwykle wymienia się ją na nową.
Bo śruba bezpiecznika jest "elementem poświęcalnym": ma się zniszczyć zamiast konstrukcji korpusu. Wymiana przywraca działanie zabezpieczenia i umożliwia dalszą pracę. Równolegle warto sprawdzić, czy nie ma dodatkowych uszkodzeń mechanicznych.
Typowe objawy to nagłe odchylenie/"ucieczka" korpusu, utrata właściwego ustawienia elementu roboczego albo przerwanie połączenia w miejscu zabezpieczenia. Często widać ściętą lub zerwaną śrubę. Potwierdza się to oględzinami po zatrzymaniu maszyny.
Brak sprawnego zabezpieczenia zwiększa ryzyko uszkodzeń konstrukcyjnych (np. wygięcia elementów nośnych) przy kolejnym przeciążeniu. Może też pogorszyć jakość orki i bezpieczeństwo pracy. Dlatego po zadziałaniu zabezpieczenia nie należy kontynuować pracy bez wymiany śruby.
Nie zawsze. Odkładnicę wymienia się głównie z powodu zużycia (wytarcia) lub bezpośredniego uszkodzenia tej części. Samo zadziałanie zabezpieczenia zwykle wskazuje, że zniszczeniu uległ element zabezpieczający (śruba), a niekoniecznie element roboczy.
Najczęściej myli się elementy zabezpieczające z elementami roboczymi: uczący się wybiera wymianę odkładnicy lub słupicy, bo brzmi "poważniej". Tymczasem pytanie dotyczy typowej reakcji po zadziałaniu zabezpieczenia, czyli wymiany śruby bezpiecznika.
Najbardziej zużywają się elementy robocze mające kontakt z glebą, np. części tnące i elementy kształtujące skibę. Zużycie objawia się wytarciem, zmianą kształtu i pogorszeniem jakości pracy. To inny temat niż zadziałanie zabezpieczenia przeciążeniowego.
Gdy oględziny po zdarzeniu wykażą realne uszkodzenia: pęknięcia, trwałe odkształcenia, luzy, wygięcie elementów nośnych lub złamanie części. Wtedy sama wymiana śruby może nie wystarczyć. Najpierw jednak diagnozuje się stan korpusu i mocowań.
Należy przerwać pracę, zabezpieczyć maszynę, wykonać oględziny miejsca zadziałania zabezpieczenia i sprawdzić, czy nie ma dodatkowych uszkodzeń. Następnie wymienić zadziałany element (np. śrubę bezpiecznika) na właściwy i dopiero wtedy wznowić pracę.
Warto umieć nazwać podstawowe elementy (np. odkładnica, słupica) oraz rozumieć ich funkcje. Dodatkowo opanuj typowe sytuacje eksploatacyjne: zużycie elementów roboczych i zadziałanie zabezpieczeń. Pomagają schematy budowy oraz ćwiczenia w warsztacie przy realnej maszynie.
info

Statystycznie 57% uczniów zna prawidłową odpowiedź. średnie

Materiały:

  • Instrukcje obsługi i katalogi części do pługów (sekcje: zabezpieczenia, śruby bezpiecznikowe)
  • Materiały dydaktyczne z eksploatacji maszyn uprawowych (temat: zabezpieczenia przeciążeniowe)
  • Zajęcia praktyczne: przegląd korpusu pługa i identyfikacja elementów roboczych
