KWALIFIKACJA BUD19 - CZERWIEC 2020



PYTANIE NR 40.
Która dokumentacja graficzna przedstawia wyniki pomiarów kontrolnych badania pionowości obiektów wysmukłych?

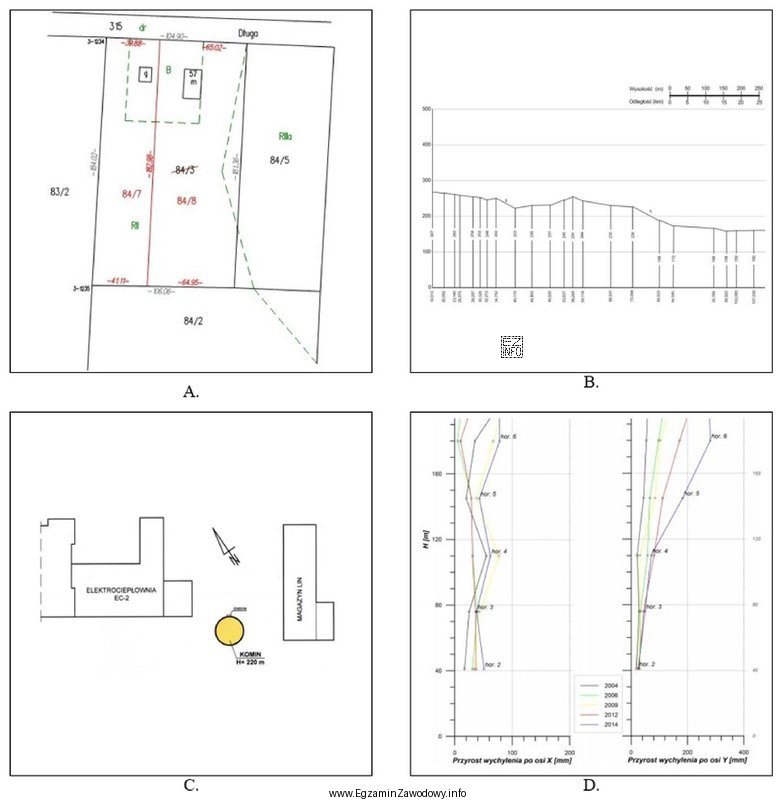

Ilustracja składa się z czterech części oznaczonych literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Badanie pionowości obiektów wysmukłych prezentuje się najczęściej jako wykres odchyłek (np. w funkcji wysokości) oraz/lub porównanie serii z różnych terminów pomiaru. Taka dokumentacja graficzna pokazuje przebieg zmian i umożliwia ocenę trendu, czego nie zapewnia zwykły szkic sytuacyjny ani mapa.

Pełne wyjaśnienie:

W pomiarach kontrolnych pionowości obiektów wysmukłych (np. masztów, kominów, wież) kluczowe jest pokazanie odchyłek od pionu w sposób, który pozwala je porównać i interpretować. Dlatego wyniki często przedstawia się jako wykresy (lub zestaw wykresów) prezentujące odchyłkę wzdłuż wysokości obiektu oraz zestawienia dla różnych terminów pomiaru.

Odpowiedź "Wykresy przedstawiające wyniki pomiarów pionowości w różnych latach" jest właściwa, bo:

  • umożliwia ocenę zmian w czasie (monitoring, trend),
  • pozwala odczytać wielkość i kierunek odchyłki dla wybranych wysokości,
  • jest typową formą opracowania wyników pomiarów kontrolnych, gdzie ważna jest porównywalność serii.

Pozostałe typy dokumentacji graficznej bywają mylące, bo mogą przedstawiać jedynie położenie obiektu w planie lub opis sytuacyjny, bez informacji o przebiegu odchyłek od pionu. W praktyce rozpoznasz właściwy materiał po elementach takich jak: osie wykresu (wysokość/odchyłka), legenda serii pomiarowych, opisy dat/epok oraz krzywe lub punkty pomiarowe układające się w przebieg. Na egzaminie warto szukać właśnie tych cech, bo odróżniają dokumentację "wynikową" z badań pionowości od map i szkiców, które nie są przeznaczone do analizy pionowości.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są pomiary kontrolne pionowości obiektów wysmukłych?
To okresowe lub jednorazowe pomiary geodezyjne, których celem jest określenie odchyłki obiektu od pionu oraz obserwacja, czy odchyłka zmienia się w czasie. Wyniki służą m.in. do oceny bezpieczeństwa eksploatacji i wykrywania niekorzystnych trendów.
Jakie obiekty zalicza się do obiektów wysmukłych w geodezji inżynieryjnej?
Najczęściej są to konstrukcje o dużej wysokości w stosunku do przekroju, np. maszty, kominy, wieże, słupy oraz wysokie elementy przemysłowe. Wspólną cechą jest to, że małe odchyłki mogą mieć duże znaczenie dla stateczności i użytkowania.
Dlaczego wyniki badania pionowości często pokazuje się na wykresie?
Wykres ułatwia szybkie zobaczenie przebiegu odchyłek (np. na różnych wysokościach) i porównanie serii pomiarowych z różnych terminów. Jest czytelniejszy do oceny trendu niż sam opis liczbowy i lepiej pokazuje, gdzie odchyłka jest największa.
Jak odróżnić wykres pionowości od mapy lub szkicu sytuacyjnego na egzaminie?
Wykres pionowości zwykle ma osie (np. wysokość i odchyłka), legendę serii pomiarowych i przebiegi/krzywe. Mapa lub szkic sytuacyjny pokazuje głównie położenie w planie, elementy sytuacyjne i opis terenu, bez typowych osi i przebiegu odchyłki.
Co oznacza porównanie wyników pionowości w różnych latach?
Oznacza zestawienie serii pomiarowych z różnych terminów (epok) w celu oceny, czy odchyłka od pionu narasta, maleje czy jest stała. Takie porównanie jest podstawą monitoringu i pozwala wykryć niebezpieczne zmiany zanim staną się krytyczne.
Jakie błędy najczęściej popełnia się przy interpretacji wyników pionowości?
Częste błędy to mylenie pionowości z przemieszczeniem w planie, pomijanie informacji o epoce pomiaru, odczyt z niewłaściwej osi/legendy oraz traktowanie pojedynczego wyniku jako trendu. Warto zawsze sprawdzić jednostki, opis osi i daty serii.
Czy dokumentacja graficzna pionowości musi zawierać wartości liczbowe?
W praktyce powinna umożliwiać jednoznaczny odczyt lub powiązanie z zestawieniem liczbowym. Często wykres pokazuje przebieg, a wartości szczegółowe mogą być w tabeli lub opisie. Na potrzeby egzaminu kluczowe jest rozpoznanie, że chodzi o wynik pomiaru kontrolnego.
Jakie informacje na wykresie są najważniejsze dla oceny pionowości?
Najważniejsze są: skala i opis osi (co przedstawiają), jednostki, legenda serii, wskazanie kierunku/znaku odchyłki oraz możliwość powiązania punktów z wysokością. Dzięki temu można określić maksymalną odchyłkę i jej zmianę w czasie.
Kiedy wykonuje się badania pionowości w praktyce zawodowej geodety?
Najczęściej przy odbiorach obiektów, po zdarzeniach mogących wpłynąć na stateczność (np. awarie, prace ziemne w pobliżu), oraz w ramach okresowych kontroli eksploatacyjnych. W monitoringu wykonuje się je cyklicznie, aby porównywać wyniki w czasie.
Jak przygotować się do pytań o dokumentację graficzną na egzamin BUD.18?
Ćwicz rozpoznawanie form opracowań: map, szkiców, profili i wykresów kontrolnych. Zwracaj uwagę na osie, legendę, opisy serii i daty. W zadaniach obrazkowych szukaj elementów, które wskazują, że rysunek pokazuje wyniki pomiarów, a nie sytuację terenową.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Badanie pionowości obiektów wysmukłych prezentuje się najczęściej jako wykres odchyłek (np. w funkcji wysokości) oraz/lub porównanie serii z różnych terminów pomiaru."

Materiały:

  • Podręczniki z geodezji inżynieryjnej (monitoring i pomiary kontrolne)
  • Materiały dydaktyczne dotyczące opracowania wyników pomiarów (wykresy odchyłek, profile)
  • Zadania i arkusze próbne z kwalifikacji BUD.18 dotyczące pomiarów kontrolnych
