KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 2)



PYTANIE NR 27.

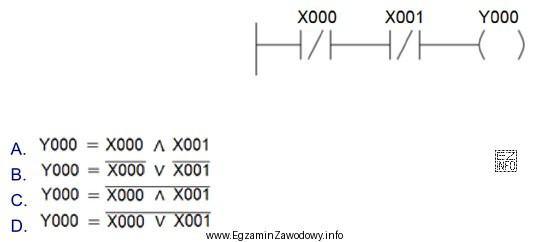

Którą funkcję logiczną realizuje fragment programu napisany w języku drabinkowym?
Którą funkcję logiczną realizuje fragment programu napisany w ję
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to A. Schemat przedstawia dwa styki NO połączone szeregowo, co odpowiada funkcji logicznej AND: Y000 = X000 ∧ X001.
