KWALIFIKACJA ELE2 - STYCZEŃ 2019

PYTANIE NR 33.
Którą funkcję pomiarową powinien posiadać miernik, aby można było wyznaczyć impedancję pętli zwarcia w układzie przedstawionym na rysunku?

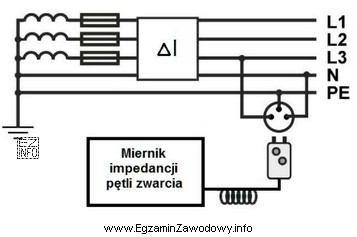

Ilustracja przedstawia schemat elektryczny związany z pomiarem impedancji pętli zwarcia.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pomiar impedancji pętli zwarcia w obwodzie z wyłącznikiem RCD wymaga trybu przeznaczonego do pomiaru pętli L-PE z uwzględnieniem obecności RCD (pomiar "no-trip" lub dedykowany). Dlatego właściwa jest funkcja ZL-PE RCD, a nie standardowe ZL-PE.

Pełne wyjaśnienie:

Impedancja pętli zwarcia opisuje "opór" (w sensie impedancji) całej drogi przepływu prądu zwarciowego: od przewodu fazowego do miejsca zwarcia i z powrotem do źródła zasilania. W typowym sprawdzaniu skuteczności ochrony przez samoczynne wyłączenie zasilania wykonuje się pomiar pętli, najczęściej w relacji L-PE (faza–przewód ochronny), bo taka pętla odpowiada zwarciu doziemnemu/obudowy urządzenia.

Jeżeli w badanym obwodzie znajduje się wyłącznik różnicowoprądowy (RCD), zwykły pomiar pętli L-PE może spowodować jego zadziałanie. W praktyce mierniki mają więc specjalną funkcję przeznaczoną do pomiaru impedancji pętli zwarcia w obwodach chronionych przez RCD (często określaną jako "no-trip" albo wprost jako tryb L-PE z RCD). Taka funkcja ogranicza prąd testowy lub stosuje metodę pomiarową tak, by nie wyzwolić RCD, a jednocześnie umożliwić wyznaczenie impedancji.

Odpowiedź "ZL-PE RCD" jest poprawna, bo jednoznacznie wskazuje pomiar pętli zwarcia w relacji faza–PE w obwodzie z RCD.

  • "ZL-N" dotyczy pomiaru między fazą a przewodem neutralnym i nie odpowiada pętli zwarcia do przewodu ochronnego; może być użyteczne w innych testach, ale nie jest tym, o co pyta zadanie.
  • "ZL-PE" opisuje standardowy pomiar faza–PE, jednak bez wyróżnienia warunku pracy w obwodzie z RCD; w obwodzie przedstawionym na rysunku może to prowadzić do błędnego doboru trybu miernika.
  • "ZL-L" to pomiar między przewodami fazowymi (pętla międzyfazowa) i nie pasuje do układu, w którym istotne jest sprawdzenie pętli z przewodem ochronnym.

Wskazówka egzaminacyjna: gdy w treści/rysunku widać RCD, szukaj w odpowiedziach trybu pomiarowego, który wprost uwzględnia RCD, a nie ogólnego oznaczenia pętli.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Impedancja pętli zwarcia to miara "trudności" przepływu prądu w obwodzie zwarciowym (droga L oraz powrót do źródła). Mierzy się ją, aby ocenić, czy przy zwarciu popłynie wystarczający prąd do szybkiego zadziałania zabezpieczeń i wyłączenia zasilania.
W pomiarze L-PE pętla obejmuje przewód fazowy L, miejsce zwarcia/połączenie testowe oraz przewód ochronny PE (i dalej drogę powrotną do punktu zasilania). Taki pomiar jest typowy dla oceny zwarcia do obudowy urządzenia.
RCD reaguje na prąd różnicowy. Klasyczny pomiar pętli może wprowadzać prąd testowy, który wywoła zadziałanie RCD i przerwie pomiar. Dlatego stosuje się tryb pomiarowy przeznaczony do obwodów z RCD (często "no-trip").
Oznaczenie ZL-PE RCD wskazuje tryb pomiaru impedancji pętli zwarcia między L i PE w obwodzie zabezpieczonym RCD. W praktyce jest to metoda pomiaru dobrana tak, aby ograniczyć ryzyko niepożądanego wyzwolenia RCD podczas testu.
Zwykle nie. ZL-N mierzy impedancję między fazą a neutralnym i nie opisuje zwarcia do przewodu ochronnego PE. W zadaniach o skuteczności ochrony przy zwarciu do obudowy kluczowe jest L-PE (a przy RCD: tryb L-PE z RCD).
Pomiar ZL-L stosuje się w obwodach wielofazowych do oceny pętli międzyfazowej (zwarcie między dwiema fazami). Jest to inny przypadek zwarcia niż L-PE i zwykle nie odpowiada pytaniom o pętlę z przewodem ochronnym.
Najczęściej na rysunku widać symbol wyłącznika różnicowoprądowego lub opis typu "RCD", czasem z prądem znamionowym różnicowym. Jeżeli taki element występuje w torze zasilania badanego obwodu, dobiera się funkcję pomiaru pętli przeznaczoną do pracy z RCD.
Typowy błąd to pominięcie informacji o RCD i wybór zwykłego ZL-PE. Inny błąd to mylenie oznaczeń L-PE i L-N z powodu podobnego zapisu. Pomaga zasada: pętla dla zwarcia do obudowy to L-PE, a przy RCD szukaj trybu z dopiskiem RCD.
Tak, bo urządzenia gazowe (np. kotły, automatyka, wentylacja) są zasilane elektrycznie. Sprawdzenie instalacji zasilającej obejmuje również ocenę ochrony przeciwporażeniowej. Poprawny dobór funkcji miernika pomaga wykonać pomiar bez zbędnych wyłączeń i z poprawnym wynikiem.
Ucz się rozpoznawania oznaczeń L, N, PE oraz roli RCD. Przećwicz, które pomiary odpowiadają jakim przypadkom zwarcia (L-PE, L-N, L-L). Warto też przejrzeć instrukcję typowego miernika instalacji i zapamiętać, kiedy używa się trybu "pętla z RCD".
