Wyłącznik nadprądowy (MCB) ma zwykle dwa niezależne mechanizmy wyzwalania, aby reagować na różne stany niebezpieczne w obwodzie.

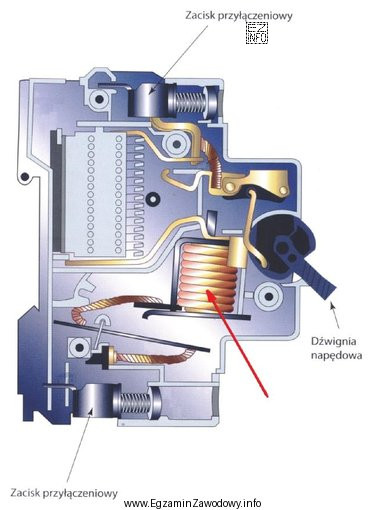

Odpowiedź "Reaguje na zwarcia." jest poprawna, gdy wskazany element to wyzwalacz elektromagnetyczny (człon zwarciowy). Zwarcie powoduje bardzo duży i gwałtowny wzrost prądu. Cewka/elektromagnes w wyzwalaczu wytwarza wówczas silne pole magnetyczne, które szybko uruchamia mechanizm wyzwalający i rozłącza styki. Dzięki temu czas zadziałania jest krótki, co ogranicza skutki zwarcia.
Dlaczego pozostałe odpowiedzi nie pasują do funkcji członu zwarciowego:
- "Łączy styki." – łączenie/rozłączanie styków realizuje mechanizm łączeniowy i dźwignia napędowa, a nie element wyzwalający zwarciowo. Wyzwalacz ma doprowadzić do rozłączenia, a nie do zamknięcia obwodu.
- "Gasi łuk elektryczny." – gaszenie łuku odbywa się w komorze gaszeniowej (zestaw blaszek/kanalików), której zadaniem jest rozdzielenie i schłodzenie łuku po rozwarciu styków. To inna funkcja niż wykrycie zwarcia.
- "Reaguje na przeciążenia." – przeciążenia (prąd podwyższony, ale nie tak gwałtowny jak przy zwarciu) obsługuje najczęściej wyzwalacz termiczny, zwykle oparty o bimetal. Działa wolniej i zależy od nagrzewania, co odróżnia go od szybkiego członu elektromagnetycznego.
Wskazówka egzaminacyjna: skojarz zwarcie z działaniem "natychmiastowym" (elektromagnes), a przeciążenie z działaniem "z opóźnieniem" (nagrzewanie bimetalu). Komora gaszeniowa zawsze dotyczy łuku, nie samego wykrycia uszkodzenia.
