W typowym multimetrze analogowym lub układzie wejściowym miernika cyfrowego zakres pomiaru napięcia uzyskuje się przez zmianę tego, jaka część badanego napięcia trafia na właściwy tor pomiarowy (np. ustrój magnetoelektryczny albo przetwornik A/C). Realizuje się to przez dzielnik napięcia z rezystorów, którego elementy są przełączane zależnie od wybranego zakresu.

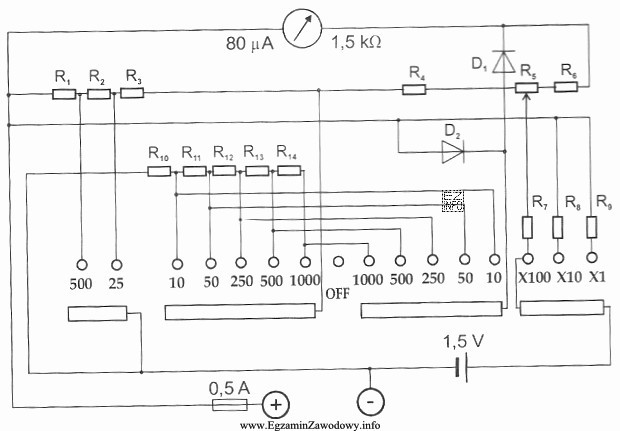

Dlatego poprawna jest odpowiedź wskazująca tę grupę rezystorów, która na schemacie tworzy "drabinkę"/ciąg rezystorów po stronie wejścia woltomierza i jest powiązana z przełącznikiem zakresów. Dołączenie kolejnych rezystorów zwykle zwiększa rezystancję wejściową dzielnika i pozwala mierzyć wyższe napięcia, bo mniejsza część napięcia pojawia się na właściwym elemencie pomiarowym.
- Odpowiedź "R10, R11, R12, R13, R14" pasuje do roli rezystorów zakresowych woltomierza, jeśli na schemacie są one przełączane i tworzą dzielnik.
- Odpowiedzi "R4, R5, R6" oraz "R7, R8, R9" bywają typowymi kandydatami na inne bloki: np. elementy toru prądowego (bocznik), zabezpieczenia lub część innego podukładu. Same trzy rezystory nie przesądzają funkcji—decyduje ich wpięcie w obwód.
- Odpowiedź "R1, R2, R3" często kusi, bo ma niskie numery, ale numeracja nie jest regułą funkcjonalną. Jeśli nie leżą w torze wejściowym woltomierza i nie są przełączane zakresem, nie odpowiadają za zmianę zakresów napięcia.
Wskazówka egzaminacyjna: szukaj na schemacie elementów, które (1) są najbliżej zacisków wejściowych V, (2) tworzą dzielnik napięcia, oraz (3) są łączone z przełącznikiem zakresów. To minimalizuje pomyłki między dzielnikiem woltomierza a bocznikiem amperomierza.
