KWALIFIKACJA ELM5 - STYCZEŃ 2023



PYTANIE NR 39.

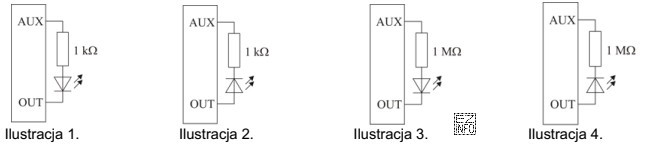

Która ilustracja przedstawia prawidłowe podłączenie wskaźnika czuwania (LED) do wyjścia typu OC (OUT). Napięcie panujące na wyjściu AUX jest równe +12 V.
Która ilustracja przedstawia prawidłowe podłączenie wskaźnika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wskaźnik LED podłączony do wyjścia typu OC (Open Collector) powinien być podłączony w taki sposób, że anoda LED jest połączona z dodatnim napięciem (AUX +12V), a katoda przez rezystor do wyjścia OUT. Tylko Ilustracja 1 pokazuje takie połączenie, gdzie prąd może płynąć od AUX przez LED i rezystor do OUT, co jest poprawnym sposobem podłączenia LED do wyjścia typu OC. Pozostałe ilustracje pokazują błędne podłączenia, które nie umożliwiają prawidłowego działania wskaźnika w konfiguracji z wyjściem OC.
