KWALIFIKACJA GIW12 - CZERWIEC 2021

PYTANIE NR 36.

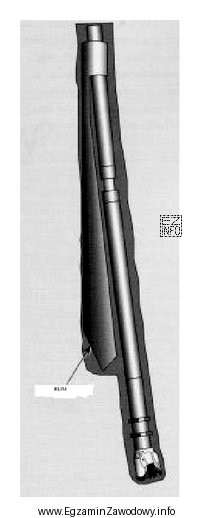

Która metoda likwidacji awarii wiertniczej przedstawiona jest na rysunku?
Ilustracja przedstawia schematyczny rysunek związany z tematyką wiertnictwa, a dokładniej z metodą likwidacji awarii
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zbaczanie to metoda likwidacji awarii polegająca na wykonaniu odgałęzienia (zmianie toru otworu) i ominięciu problematycznego odcinka. Pozostałe metody dotyczą pracy w istniejącym torze otworu (np. oddziaływania na zaklinowany element), a nie obejścia awarii przez zmianę kierunku wiercenia.

Pełne wyjaśnienie:

Metoda zbaczania (odchylenia toru otworu) jest stosowana wtedy, gdy w dotychczasowym odcinku otworu wystąpiła awaria, której nie da się skutecznie i bezpiecznie usunąć w rozsądnym czasie, albo gdy dalsze prace w tym samym torze są obarczone zbyt dużym ryzykiem. Istotą zbaczania jest wykonanie nowego odcinka toru otworu tak, aby ominąć strefę awarii i kontynuować wiercenie poza przeszkodą.

Dlatego odpowiedź "Zbaczanie." jest właściwa, gdy z przedstawionego schematu wynika, że rozwiązanie polega na obejściu problematycznego miejsca poprzez zmianę kierunku prowadzenia otworu (wykonanie odgałęzienia/obejścia), a nie na mechanicznym oddziaływaniu na element, który uległ zaklinowaniu.

Pozostałe propozycje to inne sposoby postępowania, zwykle realizowane w istniejącym torze otworu, a ich cel jest inny:

  • Podbijanie kojarzy się z działaniami udarowymi/"dobijaniem" w celu przemieszczenia lub osadzenia elementu – nie jest to obejście awarii przez nowy tor.
  • Obwiercanie polega na wykonywaniu prac wokół przeszkody w celu jej uwolnienia lub ominięcia w ramach pracy narzędziami w istniejącym obszarze otworu; koncepcyjnie różni się od wykonania odgałęzienia i kontynuacji wiercenia nową trajektorią.
  • Miechowanie odnosi się do działań realizowanych specjalistycznymi narzędziami w otworze i również nie oznacza klasycznego obejścia awarii przez zmianę toru wiercenia.

Wskazówka egzaminacyjna: przy pytaniach "z rysunku" najpierw ustal, czy schemat pokazuje nowy tor/odgałęzienie (to sugeruje zbaczanie), czy raczej pracę narzędziem w tym samym torze (wtedy częściej chodzi o metody typu obwiercanie lub działania mechaniczne na przewodzie).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zbaczanie to wykonanie odgałęzienia lub zmiana toru otworu, aby ominąć odcinek z awarią albo przeszkodą i kontynuować wiercenie poza strefą problemową. W praktyce jest to decyzja technologiczna, gdy usunięcie awarii w dotychczasowym torze jest nieopłacalne lub zbyt ryzykowne.
Stosuje się je, gdy bezpośrednie usunięcie awarii (np. zaklinowania) jest nieskuteczne, kosztowne lub grozi pogorszeniem sytuacji. Zbaczanie pozwala obejść strefę problemową i przywrócić postęp robót, ograniczając czas przestoju i ryzyko dalszych uszkodzeń w otworze.
Szukaj cech "obejścia": nowej trajektorii otworu, odgałęzienia lub łuku odchodzącego od pierwotnego toru. Jeśli schemat pokazuje kontynuację wiercenia poza przeszkodą inną drogą, to typowy znak zbaczania. Gdy widać pracę narzędziem w tym samym torze, to zwykle inna metoda.
Obwiercanie dotyczy działań w obrębie istniejącego otworu, wykonywanych narzędziami w celu pracy wokół przeszkody (np. uwolnienia elementu lub poprawy warunków w strefie awarii). Zbaczanie polega natomiast na wykonaniu nowego odcinka toru otworu, czyli obejściu problemu przez zmianę trajektorii.
Nie. Podbijanie wiąże się raczej z oddziaływaniem mechanicznym (np. udarowym) na element w otworze, aby zmienić jego położenie lub uzyskać efekt technologiczny w tym samym torze. Zbaczanie to obejście awarii przez nową trajektorię, a nie praca "na przeszkodzie".
Gdy awaria jest trudna do usunięcia, a dalsze próby zwiększają ryzyko (np. uszkodzeń w otworze lub utraty narzędzi), albo gdy czas przestoju i koszty prac ratunkowych rosną nieproporcjonalnie. Wtedy wykonanie obejścia może być szybszą i bezpieczniejszą drogą do osiągnięcia celu wiercenia.
Najczęściej uczniowie wybierają odpowiedź "z pamięci" zamiast analizować schemat, mylą podobne terminy, albo nie odróżniają obejścia awarii od pracy narzędziami w tym samym torze. Pomaga sprawdzenie, czy rysunek sugeruje nowy tor (zbaczanie) czy działania w miejscu awarii.
Awaria wiertnicza to zdarzenie utrudniające lub uniemożliwiające dalsze wiercenie w standardowym trybie (np. zaklinowanie, uszkodzenie elementów, problemy z narzędziem). Prace ratunkowe to zestaw działań technologicznych mających przywrócić możliwość kontynuacji robót: usunięcie przyczyny lub jej obejście.
Warto ćwiczyć rozpoznawanie metod na schematach: odróżniać obejście (nowa trajektoria) od pracy w miejscu awarii. Przygotuj krótkie definicje każdej metody i dopasuj je do charakterystycznych cech rysunku. Pomaga też przerobienie zadań z ilustracjami i omówienie ich na zajęciach praktycznych.
Zwykle nie w sposób pewny, bo pytanie odwołuje się do konkretnego schematu. Na egzaminie kluczowe jest więc uważne odczytanie elementów rysunku. Jeśli jednak znasz definicje metod, możesz szukać ogólnej wskazówki: nowy tor/odgałęzienie sugeruje zbaczanie, a praca w tym samym torze – inne działania.
info

To pytanie poprawnie rozwiązuje 34% zdających egzamin. bardzo trudne

Eksperci podkreślają: "Zbaczanie to metoda likwidacji awarii polegająca na wykonaniu odgałęzienia (zmianie toru otworu) i ominięciu problematycznego odcinka."

Materiały:

  • Materiały dydaktyczne szkoły/CKZ z zakresu awarii wiertniczych i prac ratunkowych
  • Instrukcje zakładowe/technologie robót dotyczące prac ratunkowych (jeśli dostępne na praktykach)
  • Notatki z zajęć dotyczących wierceń kierunkowych i odchyleń toru otworu
