Rozpoznanie metody łączenia materiałów opiera się na tym, co faktycznie tworzy złącze oraz jakie są charakterystyczne cechy procesu.

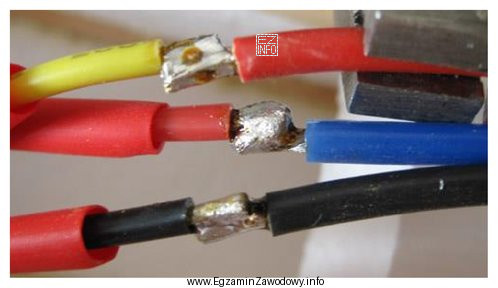

Lutowanie to metoda, w której elementy są łączone przez spoiwo lutownicze (np. stop metalu) mające niższą temperaturę topnienia niż łączone części. W praktyce oznacza to, że materiał podstawowy nie powinien się topić; stopieniu i rozpłynięciu ulega spoiwo, które zwilża powierzchnie i po ostygnięciu tworzy trwałe połączenie. Często towarzyszy temu użycie topnika, a na złączu można zaobserwować warstwę spoiwa "dodaną" do połączenia.
Dlaczego pozostałe odpowiedzi nie pasują do tego opisu?
- Spawanie typowo polega na uzyskaniu połączenia przez stopienie materiału rodzimego (czasem także z materiałem dodatkowym). W efekcie powstaje spoina wynikająca z krystalizacji stopionego metalu bazowego. Jeśli na ilustracji nie widać cech typowych dla kąpieli spawalniczej/łuku i przetopu materiału podstawowego, ta metoda jest mniej prawdopodobna.
- Zgrzewanie jest procesem łączenia najczęściej przez nagrzanie i docisk (np. zgrzewanie oporowe punktowe). Charakterystyczne są odciski elektrod lub punktowe złącza bez klasycznego spoiwa lutowniczego. Gdy połączenie wygląda jak wypełnione spoiwem, zgrzewanie nie jest właściwą interpretacją.
- Klejenie wykorzystuje spoiwo niemetaliczne (klej) i nie daje metalicznej "wypływki" spoiwa typowej dla lutowania. W montażu mechatronicznym klejenie jest powszechne, ale jego ślady wizualne i technologia są inne niż w procesach termicznych z użyciem spoiw metalicznych.
Wskazówka egzaminacyjna: gdy masz rozpoznać metodę z rysunku, zwracaj uwagę na: obecność spoiwa (dodatkowego materiału), narzędzie (grot lutownicy/palnik vs elektrody/uchwyt spawalniczy), a także to, czy połączenie wygląda na stopione w materiale rodzimym czy tylko "zalane" spoiwem.
