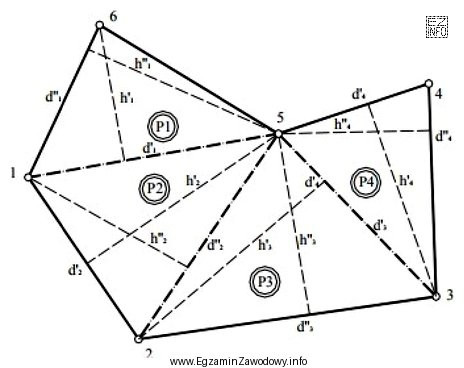

W geodezji pole powierzchni można wyznaczać różnymi metodami. W tym zadaniu chodzi o rozpoznanie metody pokazanej na rysunku, a nie o wykonanie obliczeń.
Metoda graficzna (odpowiedź poprawna) polega na wyznaczeniu pola na podstawie przedstawienia graficznego: mapy, planu lub szkicu. Typowe podejścia to np. podział figury na prostsze elementy (trójkąty, trapezy) i zsumowanie pól albo zastosowanie siatki kwadratów i zliczanie pełnych oraz częściowych oczek. Istotą jest to, że wynik pochodzi z analizy rysunku i pomiarów/odczytów na nim.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Analityczna – opiera się na obliczeniach z danych liczbowych (np. długości boków, współrzędne punktów). Charakterystyczne są wzory i rachunki, a nie odczyt z grafiki.
- Mechaniczna – wymaga użycia przyrządu do pomiaru pola na planie (klasycznie planimetru). To metoda innego typu niż czysto graficzne wyznaczanie przez podział/siatkę.
- Automatyczna – wiąże się z obliczeniem pola przez program lub system (np. GIS/CAD) na podstawie wprowadzonych danych i algorytmów; kluczowe jest przetwarzanie komputerowe.
Wskazówka egzaminacyjna: najpierw ustal, czy na rysunku widać odczyt/podział na planie (graficzna), wzory i dane liczbowe (analityczna), przyrząd (mechaniczna) lub interfejs/oprogramowanie (automatyczna). Dopiero potem wybierz odpowiedź.
