W pomiarach torów transmisyjnych rozróżnia się m.in. podejście transmisyjne oraz reflektometryczne.
Pomiar transmisyjny sprawdza tor "od końca do końca": do jednego końca wprowadza się sygnał testowy, a na drugim końcu mierzy się, co przez tor przeszło. W praktyce dla torów optycznych typowym celem jest ocena tłumienia całkowitego toru lub poziomu/mocy optycznej na wyjściu. Taka konfiguracja nie służy do wskazania miejsca uszkodzenia w metrach, lecz do oceny, czy tor spełnia wymagania jakościowe jako całość.
Pomiar reflektometryczny (diagnostyka z jednego końca) polega na analizie odbić i rozproszeń wzdłuż medium. Daje informację o zdarzeniach na trasie (np. lokalizacja nieciągłości, złączy, spawów) w funkcji odległości. Jest to inny cel i inny typ prezentacji wyniku niż w pomiarze transmisyjnym.

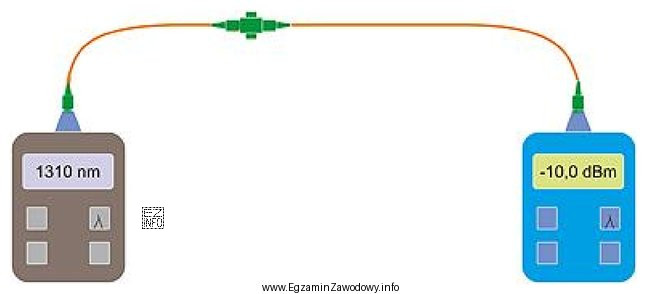

Dlatego odpowiedź "Transmisyjną dla torów optycznych." jest właściwa, gdy ilustracja przedstawia układ lub wskazania charakterystyczne dla sprawdzenia toru światłowodowego metodą end-to-end (np. pomiar mocy/tłumienia na końcu toru), a nie wykres zdarzeń wzdłuż toru.
Pozostałe odpowiedzi są błędne, bo:
- "Transmisyjną dla torów miedzianych." – odnosiłaby się do par miedzianych i typowych testów dla takiego medium (inne złącza/sondy i inne parametry wiodące).
- "Reflektometryczną dla torów optycznych." – dotyczyłaby diagnostyki z jednego końca i wyniku pokazującego zdarzenia w funkcji odległości, co nie jest celem pomiaru transmisyjnego.
- "Reflektometryczną dla torów miedzianych." – to reflektometria dla kabli miedzianych (np. lokalizacja uszkodzeń w kablu miedzianym), a nie pomiar transmisyjny i nie tor optyczny.
Wskazówka egzaminacyjna: najpierw ustal medium (światłowód vs miedź), a potem cel pomiaru (wynik end-to-end vs lokalizacja zdarzeń na odległości). To ogranicza ryzyko pomyłek nawet przy podobnych nazwach odpowiedzi.
