W spawaniu konstrukcji okrętowych ze stopów aluminium często stosuje się procesy w osłonie gazów, ponieważ aluminium łatwo utlenia się w wysokiej temperaturze i wymaga stabilnej ochrony jeziorka spawalniczego.

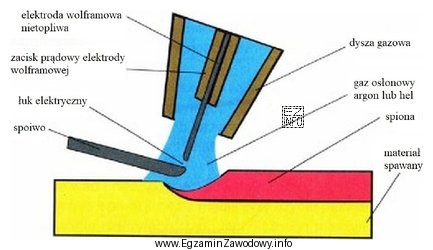

TIG (spawanie elektrodą nietopliwą w osłonie gazu obojętnego) rozpoznaje się po tym, że:
- źródłem łuku jest elektroda nietopliwa (najczęściej wolframowa),
- gaz osłonowy jest obojętny (typowo stosuje się gazy obojętne),
- spoiwo dodatkowe nie jest jednocześnie elektrodą – zwykle jest podawane oddzielnie, zależnie od technologii złącza.
Dlatego poprawna odpowiedź to spawanie metodą TIG, jeśli na rysunku przedstawiono charakterystyczny układ dla elektrody nietopliwej i osobnego spoiwa.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- MIG: w tym procesie elektroda jest tobliwym drutem podawanym z podajnika; spoiwo i elektroda są tym samym materiałem. To inny sposób prowadzenia procesu i inne wyposażenie.
- MAG: technicznie podobny do MIG pod względem drutu elektrodowego, ale różni się rodzajem gazu osłonowego (aktywnego). Dla aluminium typowo oczekuje się procesu w gazie obojętnym, więc MAG nie pasuje do standardowego opisu spawania stopów aluminium.
- Elektroda otulona: to proces bez zewnętrznej osłony gazowej (osłonę zapewnia otulina). Na stanowisku nie występuje typowa butla/instalacja gazowa dla TIG/MIG/MAG, a sama technika jest odmienna.
Wskazówka egzaminacyjna: najpierw ustal, czy elektroda jest nietopliwa (TIG) czy tobliwa i podawana mechanicznie (MIG/MAG). Dopiero potem rozważ różnice MIG vs MAG.
