KWALIFIKACJA BUD19 - STYCZEŃ 2019 (test 2)



PYTANIE NR 17.

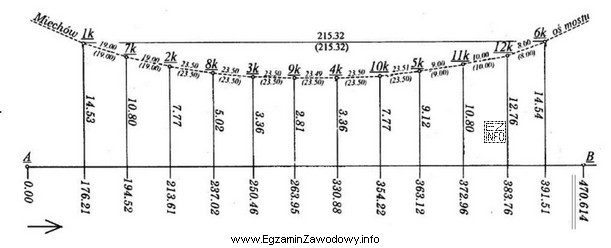

Którą metodę tyczenia podłużnej osi fundamentów mostu przedstawiono na rysunku?
Ilustracja przedstawia schematyczny rysunek techniczny związany z geodezją, a konkretnie z tyczeniem podłużnej osi
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Metoda ortogonalna (domiarów prostokątnych) polega na wyznaczaniu punktów osi przez odkładanie odcinków wzdłuż linii bazowej oraz domiarów prostopadłych do tej linii. Metoda biegunowa opiera się na kącie i odległości od stanowiska, a wcięcia/przecięcia wykorzystują kilka kierunków lub odległości z różnych punktów.

Pełne wyjaśnienie:

W tyczeniu obiektów inżynierskich często rozpoznaje się metodę na podstawie charakterystycznych elementów schematu.

Metoda ortogonalna (zwana też metodą domiarów prostokątnych) polega na tym, że:

  • przyjmuje się linię odniesienia (bazę) w terenie,
  • odkłada się odległości wzdłuż tej linii (domiary podłużne),
  • a następnie wyznacza się punkty poprzez odkładanie prostopadłych domiarów poprzecznych do bazy.

Jeżeli na rysunku widoczne są prostopadłe odcięte od linii bazowej do osi fundamentów (albo do punktów osi), to wskazuje to właśnie na metodę ortogonalną.

Dla porównania:

  • Metoda biegunowa opiera się na wyznaczaniu punktu z jednego stanowiska instrumentu poprzez pomiar/odłożenie kierunku (kąta) oraz odległości do tyczonego punktu. Schemat zwykle pokazuje promienie wychodzące ze stanowiska.
  • Metoda wcięć liniowych wykorzystuje przecięcie dwóch (lub więcej) odległości odkładanych z różnych punktów o znanych współrzędnych; na schemacie dominują łuki/odcinki odpowiadające odległościom.
  • Metoda przecięć kierunków bazuje na przecięciu kierunków wyznaczonych z co najmniej dwóch stanowisk; schemat zwykle przedstawia linie/kierunki zbiegające się w punkcie tyczonym.

W zadaniach egzaminacyjnych kluczowe jest szybkie wychwycenie "znaku rozpoznawczego": w metodzie ortogonalnej są to domiary prostopadłe i domiary wzdłuż bazy, a nie promienie z jednego stanowiska ani przecięcia z wielu stanowisk.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest metoda ortogonalna w tyczeniu geodezyjnym?
Metoda ortogonalna (domiarów prostokątnych) polega na wyznaczaniu punktów przez odkładanie odległości wzdłuż linii bazowej oraz domiarów prostopadłych do tej linii. Jest wygodna przy tyczeniu osi obiektów, gdy można stabilnie odnieść się do jednej bazy w terenie.
Jak rozpoznać na schemacie tyczenie metodą ortogonalną?
Szukaj linii odniesienia (bazy) oraz odcinków poprowadzonych do niej pod kątem prostym. Charakterystyczne są "doma­ry" odkładane prostopadle od bazy do punktów osi. Jeśli schemat pokazuje promienie z jednego stanowiska, to częściej jest to metoda biegunowa.
Dlaczego metoda biegunowa nie jest tym samym co ortogonalna?
Metoda biegunowa wyznacza punkt przez kąt (kierunek) i odległość od jednego stanowiska instrumentu. Metoda ortogonalna korzysta z bazy i domiarów prostopadłych. Różnią się więc danymi wejściowymi i geometrią: "promienie" vs "prostokąty".
Co to są wcięcia liniowe w tyczeniu?
Wcięcia liniowe to sposób wyznaczania punktu jako przecięcia odległości odkładanych z co najmniej dwóch punktów o znanym położeniu. W praktyce wymaga to dobrej widoczności między punktami oraz kontroli dokładności, bo błędy odległości wpływają na położenie przecięcia.
Co oznacza metoda przecięć kierunków w geodezji?
Metoda przecięć kierunków wyznacza punkt jako przecięcie co najmniej dwóch kierunków poprowadzonych z różnych stanowisk. Na schemacie widzisz zwykle kilka linii (kierunków) zbiegających się w punkcie. Wymaga stabilnych stanowisk i dobrej geometrii przecięcia.
Jakie elementy osi mostu są zwykle tyczone w terenie?
W praktyce tyczy się m.in. oś podłużną obiektu, osie podpór/przyczółków oraz charakterystyczne punkty fundamentów wynikające z projektu. Dobór metody zależy od warunków na budowie, dostępności osnowy oraz wymaganej dokładności i możliwości kontroli położenia.
Kiedy metoda ortogonalna jest szczególnie wygodna na budowie?
Gdy można założyć lub wykorzystać prostą linię odniesienia i łatwo odkładać do niej prostopadłe domiary, np. wzdłuż krawędzi wykopu, drogi technologicznej albo wyznaczonej bazy. Sprawdza się też, gdy tyczone są punkty leżące w regularnym układzie osi.
Czy do metody ortogonalnej zawsze potrzebny jest tachimetr?
Nie zawsze. Ideą metody są domiary wzdłuż bazy i prostopadłe do niej, co można realizować różnymi narzędziami (w zależności od wymaganej dokładności). W zadaniach egzaminacyjnych kluczowe jest rozumienie geometrii metody, a nie konkretny instrument.
Jakie błędy najczęściej pojawiają się przy rozpoznawaniu metody tyczenia?
Najczęstszy błąd to sugerowanie się samą nazwą (np. "biegunowa" kojarzy się z tachimetrem) zamiast analizą schematu. Drugi błąd to pomijanie prostopadłości domiarów. Pomaga ćwiczenie na wielu rysunkach: szukaj bazy, prostopadłych, promieni i przecięć.
Jak przygotować się do pytań o metody tyczenia na egzaminie geodety?
Warto zrobić listę "cech rozpoznawczych" metod: ortogonalna = baza + prostopadłe, biegunowa = kąt + odległość z jednego stanowiska, wcięcia = przecięcie odległości, przecięcia = zbieg kierunków. Następnie rozwiązuj zadania ze schematami i sprawdzaj, co na rysunku jest kluczowe.
info

To pytanie poprawnie rozwiązuje 47% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Metoda ortogonalna (domiarów prostokątnych) polega na wyznaczaniu punktów osi przez odkładanie odcinków wzdłuż linii bazowej oraz domiarów prostopadłych do tej linii."

Materiały:

  • Podręczniki i skrypty z geodezji inżynieryjnej (rozdziały: tyczenie, metody tyczenia)
  • Materiały dydaktyczne z ćwiczeń terenowych: tyczenie metodą ortogonalną i biegunową
  • Zestawy zadań egzaminacyjnych: rozpoznawanie metod tyczenia na schematach
