KWALIFIKACJA ELM6 - CZERWIEC 2018

PYTANIE NR 22.

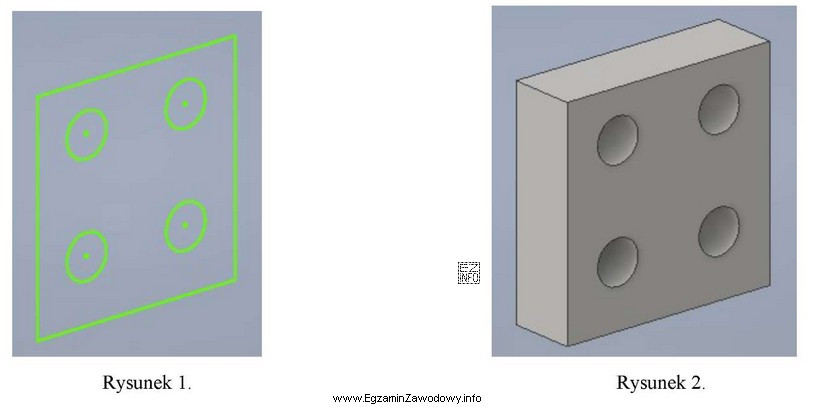

Którą operację należy wykonać w programie CAD, aby ze szkicu przedstawionego na rysunku 1. otrzymać bryłę 3D przedstawioną na rysunku 2.?
Ilustracja przedstawia dwa rysunki związane z procesem projektowania w programie CAD, co jest istotne w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyciągnięcie proste tworzy bryłę 3D przez liniowe "wypchnięcie" (nadanie wysokości) szkicu 2D w jednym kierunku. To właściwa operacja, gdy bryła ma stały przekrój zgodny ze szkicem i nie wymaga ani obrotu wokół osi, ani prowadzenia profilu po ścieżce.

Pełne wyjaśnienie:

W modelowaniu bryłowym typowa droga "od szkicu do bryły" polega na utworzeniu szkicu 2D (profilu) i zastosowaniu odpowiedniej operacji (cechy), która nada obiektowi trzeci wymiar.

Poprawna jest odpowiedź "Wyciągnięcie proste", ponieważ ta operacja tworzy bryłę poprzez liniowe wyciągnięcie profilu szkicu na zadaną odległość (wysokość) w jednym kierunku. Efektem jest bryła o stałym przekroju poprzecznym zgodnym ze szkicem, powielonym wzdłuż kierunku wyciągnięcia.

Dlaczego pozostałe odpowiedzi nie pasują do takiej sytuacji:

  • "Wyciągnięcie obrotowe" stosuje się, gdy bryła powstaje przez obrót profilu wokół osi (typowe dla elementów osiowo-symetrycznych, jak tuleje, wałki z profilowanym przekrojem). Jeśli na rysunku bryła nie wynika z obrotu wokół osi, ta operacja będzie nieadekwatna.
  • "Przeciągnięcie po ścieżce" (sweep) jest właściwe, gdy profil ma być prowadzony wzdłuż krzywej/ścieżki, a kształt bryły zmienia położenie zgodnie z tą ścieżką (np. rury, przewody, prowadnice o zakrętach). Gdy bryła jest "prosta" w sensie kierunku powstawania i nie wymaga toru, nie ma podstaw do użycia tej funkcji.
  • "Wyciągnięcie złożone" bywa rozumiane jako operacja z dodatkowymi warunkami (np. różne kierunki/pochylenia/zmienne parametry zależne od programu). Jeśli bryła na rysunku odpowiada prostemu, jednokierunkowemu nadaniu wysokości szkicowi, dodatkowa "złożoność" nie jest potrzebna.

Wskazówka egzaminacyjna: najpierw oceń, czy bryła powstaje przez: (1) liniowe nadanie wysokości (wyciągnięcie), (2) obrót wokół osi (wyciągnięcie obrotowe), czy (3) prowadzenie profilu po torze (przeciągnięcie). Dopiero potem wybierz nazwę operacji z odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wyciągnięcie proste to operacja tworząca bryłę 3D przez liniowe nadanie wysokości szkicowi 2D w jednym kierunku. Daje element o stałym przekroju zgodnym ze szkicem, powielonym na zadaną odległość.
Wskazuje na to bryła o jednakowym przekroju na całej długości "wysokości" oraz brak cech obrotu wokół osi i brak prowadzenia profilu po krzywej. Szkic wygląda jak przekrój elementu, który został "podniesiony" w górę.
Wyciągnięcie obrotowe tworzy bryłę przez obrót profilu wokół osi, więc typowo daje kształty osiowo-symetryczne. Wyciągnięcie proste tworzy bryłę przez liniowe wysunięcie profilu w jednym kierunku, bez osi obrotu.
Stosuje się je, gdy profil ma biec wzdłuż zdefiniowanej ścieżki, np. łuku lub krzywej, a bryła ma "podążać" za tym torem. Typowe przykłady to rury, przewody, kanały i elementy o zakrętach.
Złożone operacje często wprowadzają dodatkowe parametry i zależności, co utrudnia późniejszą edycję modelu i może zwiększać ryzyko błędów przebudowy. Jeśli geometria wynika z prostego nadania wysokości, prosta operacja jest czytelniejsza i stabilniejsza.
Najczęstsze to mylenie obrotu z wyciągnięciem (bo oba "robią 3D"), ignorowanie informacji o osi lub ścieżce oraz wybór odpowiedzi po brzmieniu nazwy zamiast po analizie geometrii bryły przedstawionej na rysunku.
Zwykle tak, gdy celem jest bryła pełna (objętość). Otwarty profil częściej służy do tworzenia powierzchni lub cienkościennych elementów zależnie od funkcji programu. Na egzaminie najczęściej chodzi o zamknięty kontur dający bryłę.
Najczęściej ustawia się odległość (wysokość), kierunek wyciągnięcia oraz sposób zakończenia (np. "na odległość", "do powierzchni", "symetrycznie"). W praktyce dobór zależy od tego, jak ma się zachować model przy zmianach wymiarów.
Szkic jest bazą cechy: po jego zwymiarowaniu i zdefiniowaniu więzów geometrycznych tworzy się operację (np. wyciągnięcie). Zmiana wymiarów szkicu powoduje przebudowę bryły, dlatego ważne jest poprawne zwymiarowanie profilu.
Ćwicz rozpoznawanie trzech podstawowych mechanizmów: wyciągnięcie (liniowo), obrót (wokół osi) i przeciągnięcie (po ścieżce). Rozwiązuj zadania na rysunkach: najpierw opisz słownie, jak bryła mogła powstać, dopiero potem wybierz nazwę operacji.
info

Statystycznie 42% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Wyciągnięcie proste tworzy bryłę 3D przez liniowe "wypchnięcie" (nadanie wysokości) szkicu 2D w jednym kierunku."

Materiały:

  • Podręcznik/notes z podstaw modelowania parametrycznego (szkic → cecha → bryła)
  • Ćwiczenia: porównanie wyników operacji wyciągnięcia, obrotu i przeciągnięcia na tych samych profilach
  • Materiały dydaktyczne producenta używanego w szkole systemu CAD (sekcja: operacje bryłowe)
