KWALIFIKACJA ELE2 - STYCZEŃ 2017 (test 2)

PYTANIE NR 7.
Którą oprawę oświetleniową należy zastosować w piwnicy o zwiększonej wilgotności powietrza?

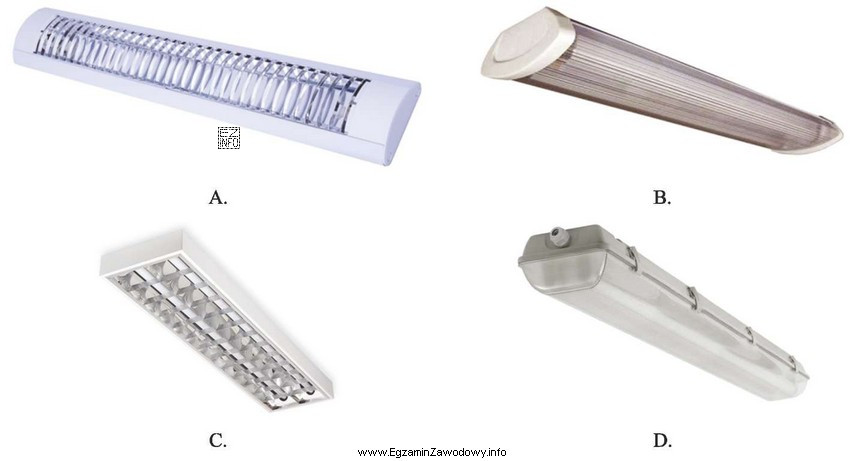

Ilustracja przedstawia cztery różne oprawy oświetleniowe, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W piwnicy o zwiększonej wilgotności należy stosować oprawę przeznaczoną do pracy w środowisku wilgotnym, o podwyższonej szczelności (odpowiedni stopień ochrony IP) i konstrukcji ograniczającej wnikanie pary oraz skroplin.
Taka oprawa zmniejsza ryzyko korozji, zwarć i uszkodzeń izolacji.

Pełne wyjaśnienie:

Dobór oprawy oświetleniowej do piwnicy o zwiększonej wilgotności powinien wynikać przede wszystkim z warunków środowiskowych, a nie z wyglądu oprawy czy rodzaju źródła światła. Podwyższona wilgotność oznacza większe ryzyko:

  • wnikania pary wodnej do wnętrza oprawy,
  • skraplania (kondensacji) na elementach elektrycznych,
  • przyspieszonej korozji styków i elementów metalowych,
  • powstawania prądów upływu, zwarć lub uszkodzeń izolacji.

Dlatego właściwym wyborem jest oprawa, która ma podwyższony stopień ochrony IP i konstrukcję ograniczającą wnikanie wody oraz wilgoci do wnętrza. W praktyce są to oprawy określane jako szczelne/hermetyczne, często z uszczelką i kloszem, przystosowane do pomieszczeń wilgotnych.

Pozostałe odpowiedzi (inne typy opraw) są nieprawidłowe wtedy, gdy dotyczą opraw o zbyt niskiej szczelności lub przeznaczonych do suchych pomieszczeń. Taka oprawa może działać początkowo, ale częściej ulega awarii, a z czasem rośnie ryzyko uszkodzeń wynikających z wilgoci.

Wskazówka egzaminacyjna: jeśli w treści zadania pojawia się wilgoć, pył, zachlapanie lub praca w trudnym środowisku, szukaj odpowiedzi odnoszącej się do stopnia ochrony IP i przeznaczenia oprawy do takich warunków. Jeżeli opis mówi tylko o "wewnętrznej" oprawie bez szczelności, zwykle będzie to wybór błędny.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Dobór IP zależy od tego, czy jest tylko wilgoć w powietrzu, czy też występuje skraplanie lub zachlapanie. W wilgotnych pomieszczeniach zwykle wybiera się oprawy o podwyższonej szczelności, aby ograniczyć wnikanie wody i pyłu do wnętrza oraz zmniejszyć awaryjność.
Oprawa hermetyczna to oprawa o konstrukcji ograniczającej wnikanie wilgoci i zanieczyszczeń (np. uszczelka, klosz, szczelna obudowa). Stosuje się ją w miejscach o podwyższonej wilgotności, zapyleniu lub ryzyku zachlapania, np. piwnice, garaże, pomieszczenia gospodarcze.
Wilgoć może tworzyć przewodzącą warstwę na izolacji i elementach wewnątrz oprawy, co sprzyja prądom upływu i przeskokom. Dodatkowo przyspiesza korozję styków, co pogarsza połączenia i podnosi temperaturę pracy. To razem zwiększa ryzyko awarii i zwarć.
W wilgotnym pomieszczeniu ważniejsze są: stopień ochrony IP, przeznaczenie do środowiska wilgotnego, szczelność obudowy, odporność materiałów na korozję oraz poprawny sposób montażu. Moc i barwa światła dobiera się dopiero po spełnieniu wymagań środowiskowych i bezpieczeństwa.
Zwykła oprawa do suchych wnętrz może być niewystarczająca, jeśli wilgotność jest podwyższona lub pojawia się kondensacja. Wtedy rośnie ryzyko zaparowania klosza, korozji i uszkodzeń elektrycznych. Bezpieczniej jest dobrać oprawę o podwyższonym IP i przeznaczeniu do takich warunków.
Gdy w piwnicy jest odpływ, prace porządkowe z użyciem wody, nieszczelności instalacji, mycie posadzki lub skraplanie na ścianach. W takich sytuacjach oprawa powinna lepiej chronić przed wodą. Na egzaminie zwracaj uwagę na słowa: "zachlapanie", "mokro", "skraplanie".
Najczęstsze błędy to wybór oprawy na podstawie wyglądu, ceny albo mocy, pomijanie stopnia ochrony IP, brak uwzględnienia kondensacji oraz montaż w miejscu narażonym na kapanie. Częsty jest też błąd myślenia, że "wewnętrzna" oprawa zawsze wystarczy, bo piwnica jest w budynku.
Kod IP opisuje odporność obudowy na wnikanie ciał stałych (pierwsza cyfra) i wody (druga cyfra). Im wyższa ochrona, tym mniejsze ryzyko dostania się wilgoci do części czynnych. W pytaniach egzaminacyjnych IP jest kluczowym parametrem doboru opraw do piwnic i pomieszczeń wilgotnych.
Tak, bo wpływa na sposób ochrony przeciwporażeniowej (np. oprawy z uziemieniem lub z podwójną izolacją). W wilgoci rośnie ryzyko uszkodzeń izolacji i prądów upływu, więc poprawny dobór klasy ochronności oraz poprawne podłączenie przewodu ochronnego (jeśli wymagane) są szczególnie istotne.
Najpierw wyłap warunki środowiskowe (wilgoć, pył, temperatura, zewnętrzne). Następnie dopasuj oprawę po cechach: IP, przeznaczenie, szczelność, odporność. Dopiero na końcu rozważ parametry świetlne. To pomaga uniknąć pułapki odpowiedzi "ładnie brzmiącej", ale nieadekwatnej do warunków.
info

Statystycznie 42% uczniów zna prawidłową odpowiedź. trudne

Źródła:

  • PN-EN 60529: Stopnie ochrony zapewniane przez obudowy (kod IP) (tytuł normy)
  • PN-EN 60598-1: Oprawy oświetleniowe — Część 1: Wymagania ogólne i badania (tytuł normy)

Materiały:

  • Normy i opracowania producentów dotyczące stopni ochrony IP i doboru opraw do środowiska pracy
  • Karty katalogowe opraw (opis IP, klasa ochronności, zakres temperatur, przeznaczenie)
  • Podręczniki z elektrotechniki instalacyjnej: dobór osprzętu do warunków środowiskowych
