PYTANIE NR 21.
Która płytka skrawająca może zostać zamocowana w listwie pokazanej na zdjęciu?

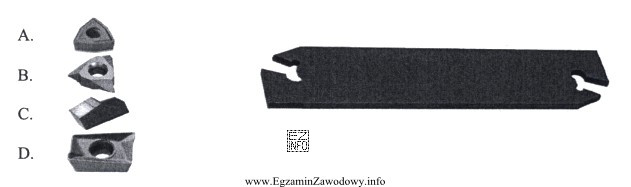

Ilustracja przedstawia cztery różne płytki skrawające oznaczone literami A, B, C i D oraz listwę, do której jedna z tych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dobór płytki do listwy wykonuje się przez dopasowanie geometrii gniazda i sposobu mocowania.
Należy sprawdzić: kształt płytki, obecność i typ otworu/gniazda pod śrubę lub docisk oraz powierzchnie podparcia. Poprawna jest ta płytka, która przylega bez luzu i pozwala na właściwy docisk w listwie ze zdjęcia.

Pełne wyjaśnienie:

W tego typu zadaniu kluczowe jest dopasowanie płytki skrawającej do konkretnego gniazda w listwie/oprawce. Sama nazwa płytki lub jej ogólny kształt nie wystarcza, bo wiele płytek wygląda podobnie, a różni się detalami decydującymi o kompatybilności.

Podczas analizy należy kolejno sprawdzić:

  • Sposób mocowania w listwie: czy płytka jest dociskana śrubą centralną, dociskiem górnym, klinem lub dźwignią. To determinuje, czy płytka musi mieć otwór przelotowy, pogłębienie, gniazdo stożkowe albo element współpracujący z dociskiem.
  • Geometrię przylegania: kształt powierzchni bazowych w gnieździe (podparcie na dnie, oparcie boczne, prowadzenie). Jeśli płytka nie ma odpowiednich powierzchni bazowych, będzie się kołysać, a siły skrawania mogą ją przestawiać.
  • Kształt płytki (np. trójkątna, rombowa, kwadratowa, okrągła) oraz orientację naroża roboczego względem listwy. Zły kształt może uniemożliwić dosunięcie płytki do oporów w gnieździe.
  • Wysokość i kąt natarcia/pochylenia wynikające z konstrukcji gniazda. Płytki o innej geometrii mogą zmieniać pozycję krawędzi skrawającej, co pogarsza ustawienie narzędzia na wysokości osi oraz trwałość ostrza.

Odpowiedzi niepoprawne w takich pytaniach zwykle odpowiadają typowym pomyłkom:

  • Płytka o podobnym zarysie, ale bez właściwego otworu lub z innym typem pogłębienia – wygląda "prawie tak samo", lecz nie da się jej poprawnie dociągnąć.
  • Płytka, która ma otwór, ale nie pasuje do oporów w gnieździe (brak właściwych powierzchni bazowych), przez co po dokręceniu pozostaje luz lub punktowy styk.
  • Płytka pasująca do innego systemu mocowania (np. do oprawki z dociskiem, gdy listwa wymaga śruby centralnej) – mechanicznie nie współpracuje z elementem mocującym.

Wskazówka egzaminacyjna: najpierw identyfikuj mechanizm mocowania w listwie (śruba/docisk/klin), a dopiero potem porównuj kształt płytki. To ogranicza ryzyko wyboru na podstawie "podobieństwa" i zwykle pozwala jednoznacznie wskazać płytkę kompatybilną.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać, jaki typ płytki pasuje do danej listwy narzędziowej?
Sprawdź cechy gniazda: sposób docisku (śruba, docisk, klin), obecność oporów bocznych i powierzchni bazowych oraz wymagany otwór/pogłębienie w płytce. Płytka musi dać się dosunąć do oporów i być dociśnięta bez luzu, bez podpierania się "na narożu".
Dlaczego kształt płytki nie wystarcza, żeby dobrać ją do oprawki?
Wiele płytek ma podobny zarys, ale różni się detalami mocowania i przylegania: typem otworu, pogłębieniem, grubością oraz powierzchniami bazowymi. To te szczegóły decydują, czy płytka da się bezpiecznie dociągnąć i czy nie będzie się przestawiać pod obciążeniem.
Co jest najważniejsze przy dopasowaniu płytki do gniazda w listwie?
Najważniejszy jest system mocowania i przyleganie: płytka musi mieć właściwy otwór/gniazdo pod element mocujący oraz pasować do oporów i powierzchni bazowych w gnieździe. Jeśli te elementy nie pasują, nawet "ładnie wyglądający" montaż będzie niepewny.
Kiedy płytka skrawająca może się poluzować mimo dokręcenia?
Gdy nie jest oparta na właściwych powierzchniach gniazda (kontakt punktowy), gdy ma niewłaściwe pogłębienie pod śrubę lub gdy docisk działa pod złym kątem. Podczas skrawania siły mogą wtedy "wypychać" płytkę, co prowadzi do drgań, wykruszeń i uszkodzenia gniazda.
Jakie cechy gniazda w oprawce warto obejrzeć na zdjęciu w zadaniu egzaminacyjnym?
Zwróć uwagę na: miejsce na śrubę lub docisk, kształt kieszeni (czy jest rombowa/trójkątna), opory boczne, dno podparcia oraz to, czy gniazdo wymusza określone położenie naroża. Te elementy zwykle jednoznacznie eliminują płytki z innym typem mocowania.
Czy płytka bez otworu może być mocowana w listwie na śrubę?
Zwykle nie. Jeżeli listwa jest konstrukcji śrubowej, płytka musi współpracować z elementem mocującym (otwór i odpowiednie pogłębienie/gniazdo). Płytki bez otworu są typowo przeznaczone do innych sposobów mocowania, np. dociskowych w określonych systemach.
Jakie błędy najczęściej popełnia się przy doborze płytek do oprawek?
Najczęstsze to: wybór "na oko" po kształcie zewnętrznym, ignorowanie typu otworu i pogłębienia, mylenie płytek do różnych systemów docisku oraz brak sprawdzenia, czy płytka dosuwa się do oporów w gnieździe. Skutkiem są luzy, drgania i szybkie zużycie ostrza.
Jak sprawdzić w praktyce, czy płytka dobrze leży w gnieździe listwy?
Po wstępnym osadzeniu płytki sprawdź, czy opiera się na dnie i na oporach bocznych oraz czy po lekkim poruszeniu nie "kołysze się". Po dokręceniu elementu mocującego nie powinno być szczelin ani możliwości przesunięcia płytki pod ręką.
Dlaczego niekompatybilna płytka może uszkodzić oprawkę?
Jeśli płytka styka się punktowo lub jest dociśnięta w nienaturalnym położeniu, siły skrawania przenoszą się na krawędzie gniazda zamiast na powierzchnie bazowe. To przyspiesza wybijanie kieszeni, uszkodzenia docisku/śruby oraz prowadzi do niestabilnej pracy narzędzia.
Jak przygotować się do zadań o doborze płytek skrawających na egzamin MEC.5?
Ćwicz rozpoznawanie oprawek i płytek ze zdjęć: identyfikuj system mocowania, kształt kieszeni i typ otworu. Korzystaj z katalogów narzędziowych i porównuj rysunki gniazd z płytkami. Warto też obejrzeć realne narzędzia w pracowni i przećwiczyć montaż oraz kontrolę przylegania.
