KWALIFIKACJA ELE2 - WRZESIEŃ 2015 (test 2)

PYTANIE NR 26.
Którą puszkę należy zastosować podczas wymiany instalacji, wykonanej na tynku w pomieszczeniu suchym?

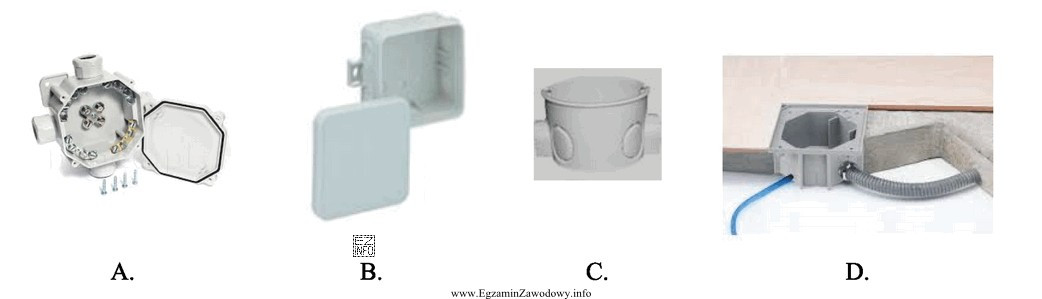

Ilustracja przedstawia cztery różne puszki elektryczne, oznaczone literami A, B, C i D, które mogą być stosowane w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W instalacji wykonanej na tynku stosuje się puszkę natynkową, zapewniającą miejsce na połączenia i możliwość zamknięcia pokrywą.
W pomieszczeniu suchym dobiera się typ przeznaczony do takich warunków, bez wymagań jak dla stref wilgotnych. Poprawna jest odpowiedź "Puszka B".

Pełne wyjaśnienie:

Jeżeli instalacja jest wykonana na tynku (natynkowo), to osprzęt montażowy powinien być przeznaczony do montażu natynkowego. Dotyczy to również puszek instalacyjnych, w których wykonuje się połączenia przewodów i rozgałęzienia obwodów. W praktyce oznacza to dobór puszki natynkowej (a nie puszki podtynkowej), zwykle z pokrywą, aby zabezpieczyć połączenia oraz umożliwić późniejszy dostęp podczas konserwacji.

W treści zadania podano także warunek środowiskowy: pomieszczenie suche. Dla takiego środowiska wybiera się puszkę przewidzianą do typowych, suchych wnętrz (np. pokoje, korytarze, biura). W opisie wskazanej odpowiedzi poprawnej "Puszka B" jest to prostokątna puszka natynkowa z pokrywą z tworzywa, czyli rozwiązanie typowe dla instalacji prowadzonych po powierzchni ściany w suchych pomieszczeniach.

Pozostałe odpowiedzi (inne typy puszek) są błędne, gdyż zwykle odpowiadają innym warunkom zastosowania: mogą być przeznaczone do montażu podtynkowego (wymagają kucia i osadzania w ścianie), do innych środowisk (np. wilgotnych, narażonych na zachlapanie) albo do innego rodzaju osprzętu. W tym zadaniu kluczowe jest powiązanie dwóch informacji: sposobu prowadzenia instalacji (natynk) oraz warunków środowiskowych (sucho). Najczęstszy błąd polega na wybieraniu puszki "bardziej szczelnej" bez potrzeby lub na pomyleniu puszki natynkowej z podtynkową.

Na egzaminie warto zawsze najpierw podkreślić w treści słowa: na tynku oraz pomieszczenie suche, a dopiero potem dopasować do nich typ puszki widoczny na ilustracji/opcjach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Puszka natynkowa jest przeznaczona do montażu na powierzchni ściany, więc zwykle ma własną obudowę widoczną "na wierzchu" i pokrywę. Często ma też przepusty lub osłabienia pod dławiki/otwory, aby wprowadzić przewody prowadzone po tynku.
Puszka podtynkowa wymaga osadzenia w ścianie (wykucia otworu i zlicowania z tynkiem). Przy instalacji prowadzonej po powierzchni ściany byłoby to niezgodne z techniką wykonania i utrudniałoby prowadzenie przewodów natynkowych oraz montaż osprzętu.
"Pomieszczenie suche" oznacza brak typowego narażenia na wodę, skropliny czy zachlapanie. W praktyce dobiera się osprzęt przeznaczony do wnętrz, bez dodatkowych wymagań jak dla łazienek, pralni czy stref zewnętrznych, gdzie potrzebna jest wyższa ochrona przed wilgocią.
Powinna umożliwiać wykonanie połączeń przewodów, zapewniać miejsce na złączki oraz mieć możliwość trwałego zamknięcia (np. pokrywą). Ważne są też przepusty umożliwiające estetyczne wprowadzenie przewodów oraz materiał obudowy dostosowany do warunków pracy w budynku.
Zwykle można, ale nie zawsze jest to uzasadnione. Puszka o podwyższonej szczelności bywa większa, droższa i wymaga innego sposobu wprowadzenia przewodów (np. dławiki). Na egzaminie liczy się dobór odpowiedniego typu do warunków: suchy lokal i montaż natynkowy.
Najczęstsze błędy to: mylenie puszki natynkowej z podtynkową, wybór puszki przeznaczonej do innych warunków (np. wilgotnych) bez podstawy w treści, oraz pomijanie informacji o sposobie prowadzenia instalacji. Pomaga zaznaczenie w pytaniu słów "na tynku" i "suchym".
Puszki podtynkowe stosuje się, gdy instalacja jest prowadzona pod tynkiem, a osprzęt ma być zlicowany ze ścianą (estetyka i brak wystających elementów). Wtedy puszka jest osadzana w ścianie, a przewody wchodzą do niej kanałami w murze lub w bruzdach.
Przed wymianą należy ocenić stan przewodów, sposób ich wprowadzenia do puszki, ilość i typ połączeń oraz miejsce montażu (czy puszka będzie dostępna). Trzeba też dopasować wymiary puszki do liczby złączek i zapewnić możliwość bezpiecznego zamknięcia pokrywy.
Pokrywa chroni połączenia przed uszkodzeniem mechanicznym, kurzem i przypadkowym dotykiem, a także poprawia estetykę. Dodatkowo umożliwia kontrolowany dostęp serwisowy: po zdjęciu pokrywy można sprawdzić połączenia podczas konserwacji lub diagnozowania usterki.
Warto przećwiczyć rozpoznawanie puszek na zdjęciach: natynkowych, podtynkowych i specjalnych (do innych środowisk). Ucz się łączyć warunki z treści (np. "na tynku", "suche/wilgotne") z właściwym typem osprzętu. Pomagają też karty katalogowe producentów.
info

To pytanie poprawnie rozwiązuje 61% zdających egzamin. średnie

Eksperci podkreślają: "Poprawna jest odpowiedź "Puszka B"."

Źródła:

  • PN-EN 60670-1: "Puszki i obudowy osprzętu elektrycznego do instalacji stałych w budynkach – Część 1: Wymagania ogólne"
  • PN-HD 60364-5-51: "Instalacje elektryczne niskiego napięcia – Dobór i montaż wyposażenia elektrycznego – Postanowienia ogólne"

Materiały:

  • Normy dotyczące osprzętu instalacyjnego i wymagań dla instalacji niskiego napięcia (działy o doborze osprzętu i warunkach zewnętrznych)
  • Karty katalogowe producentów puszek instalacyjnych (natynkowe/podtynkowe, zastosowanie środowiskowe)
  • Materiały dydaktyczne z montażu instalacji natynkowych (ćwiczenia z doboru osprzętu)
