W topologii magistrali (bus) wiele urządzeń jest przyłączonych do wspólnego medium transmisyjnego, czyli jednej głównej linii, do której węzły są "dopięte" odgałęzieniami. Kluczową cechą jest to, że sygnał przesyłany jest wspólną trasą, a sieć nie ma pojedynczego, obowiązkowego punktu centralnego.

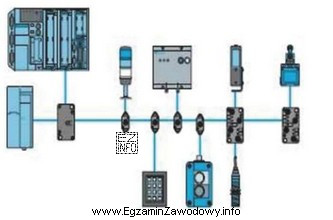

Odpowiedź "Magistrali" jest poprawna, gdy na schemacie widać jedną linię główną oraz kilka urządzeń podłączonych do niej równolegle (bez wymaganego centrum i bez zamkniętej pętli). Taki układ jest typowy dla sytuacji, w której awaria/przerwanie linii głównej może unieruchomić komunikację dla części lub całości segmentu.
Dlaczego pozostałe odpowiedzi nie pasują do typowego rozpoznania na schemacie:
- "Gwiazdy" – w gwieździe wszystkie węzły łączą się z jednym punktem centralnym (np. przełącznikiem, koncentratorem). Na schemacie gwiazdy szukasz jednego "centrum", od którego promieniście odchodzą osobne łącza.
- "Drzewa" – drzewo jest strukturą hierarchiczną, zwykle z poziomami (korzeń, gałęzie, podgałęzie). Sam fakt występowania kilku odgałęzień nie przesądza o drzewie; istotna jest warstwowa/hierarchiczna organizacja połączeń.
- "Pierścienia" – pierścień tworzy zamkniętą pętlę, gdzie węzły są połączone "jeden za drugim", a ostatni łączy się z pierwszym. Na schemacie pierścienia musi być widoczne zamknięcie obwodu komunikacyjnego.
Wskazówka egzaminacyjna: aby szybko rozpoznać topologię, zadaj sobie trzy pytania: (1) czy jest jedno centrum? (2) czy połączenie tworzy zamkniętą pętlę? (3) czy urządzenia współdzielą jedną linię główną? Odpowiedzi prowadzą odpowiednio do: gwiazdy, pierścienia lub magistrali. Jeśli widzisz wyraźną hierarchię poziomów – rozważ drzewo.
