KWALIFIKACJA MEC5 - CZERWIEC 2020

PYTANIE NR 35.

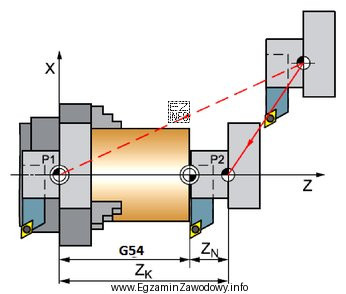

Którą wartość należy wpisać do rejestru G54, jeżeli podczas ustawiania miejsca zerowego przedmiotu obrabianego po zetknięciu narzędzia z materiałem odczytana współrzędna maszynowa wynosi ZK = 156 mm?
Wymiar narzędzia w osi Z wynosi ZN = 46 mm.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wartość rejestru G54 określa pozycję względną narzędzia względem punktu odniesienia obrabianego przedmiotu. Aby ją ustalić, należy odjąć od współrzędnej maszynowej ZK długość narzędzia ZN, co daje nam wartość 110 mm.
