KWALIFIKACJA MEC5 - STYCZEŃ 2025

PYTANIE NR 35.
Którą wartość należy wpisać do rejestru G54, jeżeli podczas ustawiania miejsca zerowego przedmiotu obrabianego po zetknięciu narzędzia z materiałem odczytana współrzędna maszynowa wynosi Z = 156 mm? K Wymiar narzędzia w osi Z wynosi Z = 46 mm. N

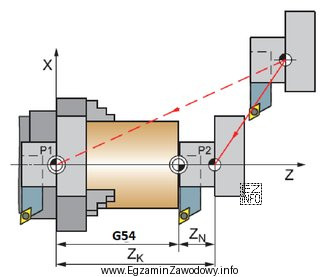

Ilustracja przedstawia schematyczny rysunek związany z ustawianiem miejsca zerowego w obrabiarce skrawającej, co jest
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wartość do G54 w osi Z wyznacza się jako różnicę między odczytaną współrzędną maszynową po dotknięciu detalu a długością (wymiarem) narzędzia w osi Z.
Skoro odczyt Z = 156 mm, a długość narzędzia Z = 46 mm, to przesunięcie wynosi 156 − 46 = 110 mm.

Pełne wyjaśnienie:

Rejestr G54 przechowuje przesunięcie układu współrzędnych przedmiotu względem układu maszynowego. Podczas ustawiania zera detalu często wykonuje się "dotknięcie" narzędziem powierzchni odniesienia, odczytuje bieżącą współrzędną maszynową osi (tu: Z) i przelicza ją na wartość, którą trzeba wpisać do tabeli G54.

W osi Z bardzo ważne jest uwzględnienie korekcji/długości narzędzia. Jeżeli po zetknięciu narzędzia z materiałem sterowanie pokazuje Z = 156 mm w układzie maszynowym, to ta liczba opisuje położenie w maszynie w danym momencie. Aby uzyskać przesunięcie bazy detalu (G54), trzeba "odjąć" wkład wynikający z długości narzędzia w osi Z (tu: 46 mm). Otrzymujemy:

G54(Z) = 156 mm − 46 mm = 110 mm.

Dlatego poprawna jest odpowiedź "110 mm". Pozostałe propozycje są typowymi pomyłkami:

  • "46 mm" odpowiada błędnemu wpisaniu samej długości narzędzia do G54, bez powiązania z odczytem maszynowym.
  • "146 mm" zwykle wynika z błędu przepisywania danych lub mylenia wartości 46 z 56/156, bez wykonania właściwego działania.
  • "192 mm" może wynikać z błędu znaku (dodawania 156 + 46) albo z nieprawidłowego rozumienia, że przesunięcie ma "zawierać" oba składniki.

Na egzaminie warto pamiętać zasadę kontrolną: jeśli narzędzie ma dodatnią długość, to po odjęciu przesunięcie powinno być mniejsze od odczytu maszynowego przy dotknięciu (o ile przyjęto taki sam zwrot osi w obliczeniu).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
G54 to jeden z podstawowych układów współrzędnych przedmiotu (work offset). Przechowuje przesunięcie zera detalu względem zera maszynowego, aby program mógł odnosić ruchy narzędzia do bazy technologicznej na detalu, a nie do stałego układu maszyny.
Współrzędna maszynowa opisuje położenie osi w układzie odniesionym do zera maszyny. Przy dotknięciu powierzchni detalu odczyt maszynowy stanowi punkt wyjścia do obliczenia przesunięcia G54, bo pokazuje, gdzie fizycznie znajduje się oś w chwili kontaktu.
W osi Z położenie końcówki narzędzia zależy od jego długości (korekcji). Jeśli nie uwzględnisz długości narzędzia, to zero detalu zostanie wyznaczone w złym miejscu, co grozi błędem wymiaru lub nawet kolizją. Dlatego w obliczeniach łączy się odczyt z długością narzędzia.
Najczęściej oblicza się przesunięcie jako różnicę: odczytana współrzędna maszynowa w chwili dotknięcia minus długość/korekcja narzędzia w osi Z. Dokładny znak zależy od konwencji sterowania i sposobu pomiaru, ale w typowym zadaniu egzaminacyjnym jest to proste odejmowanie.
Nie. G54 to przesunięcie zera detalu (układ przedmiotu), a korekcja długości dotyczy narzędzia. W praktyce sterowanie łączy te dwie informacje, żeby obliczyć rzeczywiste położenie końcówki narzędzia względem detalu, ale są to osobne tabele i inne znaczenie technologiczne.
Najczęstsze błędy to: wpisanie samego odczytu maszynowego bez przeliczenia, wpisanie samej długości narzędzia zamiast przesunięcia, oraz pomylenie znaku (dodanie zamiast odjęcia). Często zdarzają się też błędy przepisywania liczb (np. 46 vs 146).
Stosuje się je, gdy trzeba mieć wiele baz dla jednego mocowania lub dla kilku detali (np. paleta, imadło wielostanowiskowe, kilka gniazd). Każdy układ (G55–G59) może przechowywać inne przesunięcie, co ułatwia obróbkę seryjną bez ciągłego nadpisywania G54.
Tak. Można wykonać dojazd w trybie ręcznym/MDI w bezpiecznej odległości, użyć funkcji podglądu toru, sprawdzić wartości w tabelach offsetów i wykonać "suchy przebieg" (dry run) z ograniczonym posuwem. Warto też porównać, czy przesunięcie ma sens względem geometrii mocowania.
Bo wiele czynności nastawczych w CNC sprowadza się do przeniesienia informacji między układami: odczyt w jednym układzie (maszynowym) trzeba przeliczyć na parametr w innym (układ detalu, offset). Najprostszy i najczęstszy przypadek to właśnie obliczenie przesunięcia jako różnicy.
Ćwicz schemat: odczyt (maszyna) + informacja o narzędziu → wpis do offsetu. Rozwiązuj krótkie zadania rachunkowe dla osi Z i X/Y, ucz się nazw tabel (work offset, tool offset) i trenuj kontrolę sensu wyniku (czy powinien być większy/mniejszy od odczytu). To ogranicza pomyłki znaku.
info

To pytanie poprawnie rozwiązuje 48% zdających egzamin. trudne

Źródła:

  • FANUC, "FANUC Series 30i/31i/32i-MODEL B – Operator’s Manual (Work Coordinate System / G54–G59)", rozdział o układach współrzędnych (dokumentacja producenta) – https://www.fanuc.eu/ (dostęp do dokumentacji: 2026-03-01)
  • Siemens, "SINUMERIK 840D sl / 828D – Basic Functions (Workpiece coordinate system, work offsets)", dokumentacja producenta – https://support.industry.siemens.com/ (dostęp: 2026-03-01)
  • Haas Automation, "Mill Operator’s Manual – Work Offsets (G54–G59) and Tool Length Offsets", dokumentacja producenta – https://www.haascnc.com/service/manual/mill-operator-s-manual.html (dostęp: 2026-03-01)

Materiały:

  • Instrukcje operatora CNC dotyczące układów G54–G59 i tabel przesunięć
  • Podręczniki do programowania CNC omawiające bazy i korekcje narzędzi
  • Ćwiczenia warsztatowe: wyznaczanie zera detalu metodą dotknięcia i pomiaru w osi Z
