W systemach bezpieczników topikowych typu D (Diazed/D0 w zależności od wykonania) sama wkładka topikowa odpowiada za przerwanie obwodu przy przeciążeniu lub zwarciu, natomiast wstawka kalibrowa (pierścień kalibrujący) pełni rolę mechanicznego "klucza". Jej zadaniem jest uniemożliwienie wkręcenia wkładki o prądzie znamionowym niezgodnym z tym, do czego przeznaczona jest dana podstawa.
W pytaniu podano parametry katalogowe wkładki: Un=500 V oraz In=25 A i oznaczenie literowe gL. Z punktu widzenia doboru wstawki kluczowe jest przede wszystkim In, ponieważ to prąd znamionowy determinuje, jaka kalibracja podstawy jest właściwa. Napięcie znamionowe wkładki musi być co najmniej równe napięciu pracy, ale nie decyduje o numerze wstawki w typowych rozwiązaniach kalibrowych.

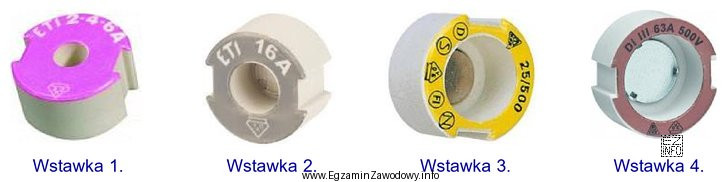

- Odpowiedź "Wstawkę 3." jest poprawna, bo odpowiada kalibracji przewidzianej dla wkładki o prądzie znamionowym 25 A w rozpatrywanym układzie oznaczeń (zgodnie z tabelą doboru/wizualnym oznaczeniem wstawki w zadaniu).
- "Wstawkę 2." i "Wstawkę 1." są niepoprawne, ponieważ oznaczają kalibrację dla innego (zwykle niższego) prądu znamionowego, co powodowałoby niezgodność wkładki z podstawą albo ryzyko błędnego doboru podczas eksploatacji.
- "Wstawkę 4." jest niepoprawna, bo odpowiada kalibracji dla innej wartości prądu (często wyższej) niż 25 A; w praktyce mogłaby umożliwić zastosowanie wkładki o zbyt dużym In w stosunku do chronionego obwodu.
Wskazówka egzaminacyjna: w zadaniach o wstawkach kalibrowych zawsze zaczynaj od odczytania In i dopiero potem przyporządkuj wstawkę zgodnie z rysunkiem lub tabelą. Nie sugeruj się samym Un ani oznaczeniem literowym, jeśli pytanie dotyczy elementu kalibrującego.
