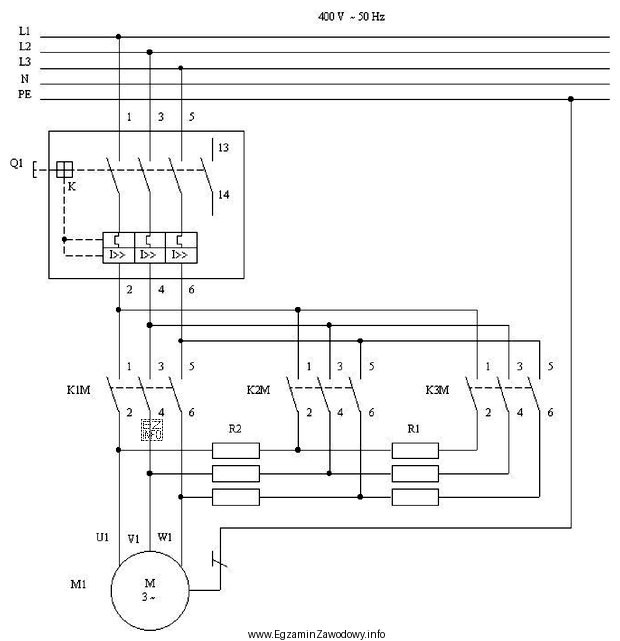

Układ zasilania/sterowania silnika rozpoznaje się po tym, jakie elementy są dołączane tylko na czas startu i jaki mają cel. W rozruchu za pomocą rozrusznika rezystorowego w tor prądowy (w zależności od typu rozwiązania) włącza się dodatkowe rezystory, które w pierwszej fazie ograniczają prąd rozruchowy, a następnie są stopniowo zwierane/odłączane, gdy silnik nabiera prędkości. Taka funkcja odpowiada odpowiedzi: "Rozruch za pomocą rozrusznika rezystorowego."
Dlaczego pozostałe odpowiedzi nie pasują do rozruchu rezystorowego?
- "Przełączanie uzwojeń z gwiazdy na trójkąt." To układ, w którym zmienia się konfigurację połączeń uzwojeń stojana (najpierw gwiazda dla mniejszego napięcia fazowego, potem trójkąt dla pracy znamionowej). Kluczową cechą są styczniki realizujące zmianę połączeń, a nie stopniowe dołączanie rezystorów rozruchowych.
- "Pracę ze zmiennym kierunkiem obrotów." Układ nawrotny realizuje zmianę kolejności faz (zwykle przez zestaw styczników "prawo/lewo" z blokadami). Jego celem nie jest ograniczenie prądu rozruchowego rezystorem, tylko zmiana kierunku wirowania pola.
- "Hamowanie dynamiczne." Hamowanie dynamiczne polega na wytworzeniu momentu hamującego po odłączeniu zasilania (np. przez dołączenie rezystora do obwodu, w którym energia kinetyczna jest rozpraszana). To funkcja zatrzymywania/wytracania prędkości, a nie kontrolowanego startu.
Wskazówka egzaminacyjna: najpierw ustal, czy schemat dotyczy startu, zmiany kierunku czy zatrzymania. Dopiero potem dopasuj metodę (rezystory, zmiana połączeń uzwojeń, zamiana faz, tor hamowania).
