KWALIFIKACJA ELM6 - STYCZEŃ 2024 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

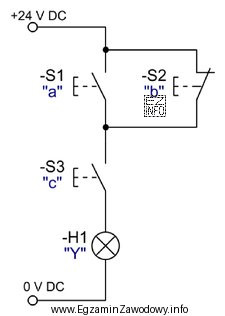

Schemat przedstawia układ sterowania, w którym lampa H1 ("Y") zapala się, gdy przełącznik S1 ("a") jest zamknięty, przełącznik S2 ("b") jest otwarty (ponieważ jest normalnie zamknięty), a przełącznik S3 ("c") jest zamknięty. Równanie logiczne opisujące ten układ to Y = (a + b̅) ∙ c, co oznacza, że lampa zapali się, gdy spełnione są warunki: S1 zamknięty lub S2 otwarty oraz S3 zamknięty.
