KWALIFIKACJA BUD11 - STYCZEŃ 2015 (test 2)



PYTANIE NR 11.
Która z podanych wartości grubości warstwy zagęszczonego piasku w podłodze wykonywanej na gruncie odpowiada zakresowi przedstawionemu na rysunku?

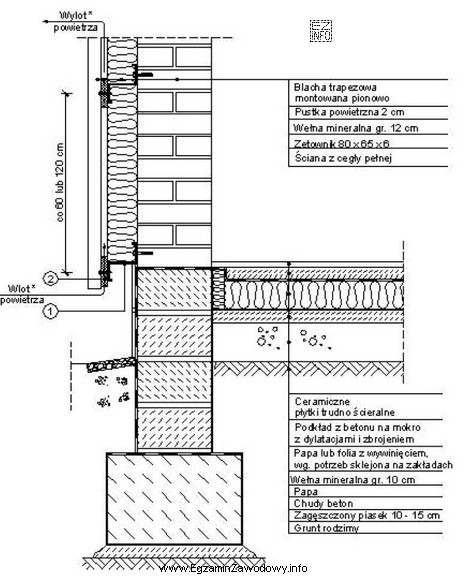

Ilustracja przedstawia przekrój pionowy fragmentu konstrukcji budowlanej, prawdopodobnie podłogi wykonywanej na gruncie.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "12 cm" jest poprawna, ponieważ jest to wartość grubości warstwy zagęszczonego piasku mieszcząca się w zakresie wskazanym na rysunku dla podłogi na gruncie.
Pozostałe wartości nie odpowiadają temu zakresowi (są poza nim), więc nie mogą być zgodne z dokumentacją.

Pełne wyjaśnienie:

W podłodze wykonywanej na gruncie poszczególne warstwy (np. podkład, izolacje, podsypki) mają określone grubości wynikające z dokumentacji. W tym zadaniu kluczowa jest umiejętność odczytu zapisu "zakresu" grubości przedstawionego na rysunku oraz dopasowania do niego jednej z podanych wartości liczbowych.

Odpowiedź "12 cm" jest poprawna, ponieważ odpowiada grubości warstwy zagęszczonego piasku mieszczącej się w zakresie pokazanym na rysunku. Zadanie nie wymaga obliczeń – wymaga uważnego odczytania informacji (np. wymiaru/oznaczenia zakresu) przypisanego dokładnie do warstwy piasku w przekroju podłogi.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "9 cm" – wartość zbyt mała względem zakresu z rysunku; wybór tej odpowiedzi zwykle wynika z pomylenia warstwy piasku z inną cieńszą warstwą lub z pobieżnego odczytu.
  • "16 cm" – wartość niezgodna z zakresem pokazanym na rysunku; częsty błąd to interpretowanie innego wymiaru z przekroju jako grubości piasku.
  • "20 cm" – wartość zdecydowanie odbiegająca od zakresu z rysunku; bywa wybierana "na wyczucie" jako typowa grubość warstwy, zamiast opierać się na dokumentacji.

Wskazówka egzaminacyjna: najpierw zidentyfikuj na rysunku dokładnie tę warstwę, o którą pyta zadanie (zagęszczony piasek), a dopiero potem odczytaj jej opis/wymiar. Unikniesz w ten sposób przenoszenia grubości z sąsiednich warstw.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać grubość warstwy z przekroju podłogi na gruncie?
Najpierw znajdź na przekroju dokładnie warstwę, o którą chodzi (tu: zagęszczony piasek), a potem odczytaj przypisany do niej wymiar lub opis. Sprawdź, czy na rysunku podano jedną wartość, czy zakres (od–do). Nie przenoś wymiarów z sąsiednich warstw.
Co oznacza "zakres grubości" warstwy na rysunku budowlanym?
"Zakres" oznacza, że dopuszczono przedział grubości, a nie jedną stałą wartość. Na egzaminie zwykle trzeba wskazać liczbę, która mieści się w podanym przedziale. Uważaj, czy zakres dotyczy tej samej warstwy, a nie innego elementu przekroju.
Dlaczego w podłodze na gruncie stosuje się warstwę zagęszczonego piasku?
Warstwa zagęszczonego piasku pełni rolę podsypki i wyrównania pod kolejne warstwy podłogi. Ułatwia uzyskanie równego podłoża i poprawia warunki wykonania kolejnych robót. W praktyce ważne jest, by nie mylić jej z podkładem czy izolacją.
Jakie błędy są najczęstsze przy odczycie warstw podłogi na gruncie?
Najczęściej myli się warstwy o podobnym wyglądzie na rysunku, odczytuje wymiar przypisany do innej warstwy albo pomija informację, że podano zakres. Zdarza się też wybór wartości "na oko" z doświadczenia zamiast ścisłego trzymania się dokumentacji.
Czy grubość warstwy piasku zawsze wynika z projektu, a nie z "typowych" wartości?
Na egzaminie odpowiedź ma wynikać z rysunku/projektu, a nie z uogólnień. W praktyce wykonawczej też podstawą jest dokumentacja, a "typowe" wartości mogą być tylko wskazówką. Jeśli projekt podaje zakres, należy się go trzymać podczas wykonania i odbioru.
Kiedy w zadaniu o rysunku budowlanym trzeba liczyć, a kiedy tylko odczytać wartość?
Jeżeli pytanie dotyczy "wartości odpowiadającej zakresowi na rysunku", zwykle wystarczy odczyt i dopasowanie odpowiedzi. Obliczenia pojawiają się częściej przy zestawieniach materiałów, powierzchniach lub objętościach. Zawsze sprawdź, czy rysunek podaje gotowy wymiar.
Jak sprawdzić, czy odczytuję grubość właściwej warstwy, a nie innej?
Porównaj opis warstwy na rysunku (nazwa materiału) z treścią pytania. Jeśli warstwy są oznaczone graficznie, zwróć uwagę na podpisy i strzałki. Dobrą metodą jest "przejście" przekroju od dołu do góry i nazwanie każdej warstwy, zanim wybierzesz wymiar.
Co w praktyce oznacza, że piasek jest "zagęszczony"?
W praktyce oznacza to, że warstwę piasku należy wykonać i doprowadzić do wymaganego stopnia ubicia/ściśnienia, aby nie osiadała pod posadzką. Egzaminowe pytania często skupiają się na rozróżnieniu warstw, ale warto pamiętać, że zagęszczenie wpływa na trwałość podłogi.
Jakie informacje na rysunku mogą wprowadzać w błąd przy wyborze grubości?
Mylące bywają wymiary odnoszące się do całego układu warstw, do podkładu, izolacji lub elementów konstrukcyjnych, a nie do piasku. Uważaj też na zapisy typu "min." lub zakresy, które niekiedy dotyczą kilku rozwiązań wariantowych. Czytaj przypisy i opisy warstw.
Jak przygotować się do zadań z odczytu przekrojów podłóg na gruncie na egzamin?
Ćwicz na przykładowych przekrojach: rozpoznawanie warstw, odczyt grubości i zakresów oraz przyporządkowanie podpisów do elementów. Rób notatki z typowych nazw warstw i ich funkcji. Na egzaminie pracuj metodycznie: identyfikacja warstwy → odczyt wymiaru → porównanie z odpowiedziami.
info

Statystycznie 66% uczniów zna prawidłową odpowiedź. średnie

Materiały:

  • Materiały dydaktyczne z czytania rysunku budowlanego (wymiary, opisy warstw, przekroje)
  • Podręczniki/poradniki dotyczące robót posadzkarskich i podłóg na gruncie
  • Przykładowe projekty/rysunki przekrojów podłóg na gruncie do ćwiczeń z odczytu warstw
