KWALIFIKACJA ELE2 - WRZESIEŃ 2015 (test 2)

PYTANIE NR 10.
Którą z przedstawionych opraw oświetleniowych należy zastosować w piwnicy o zwiększonej wilgotności?

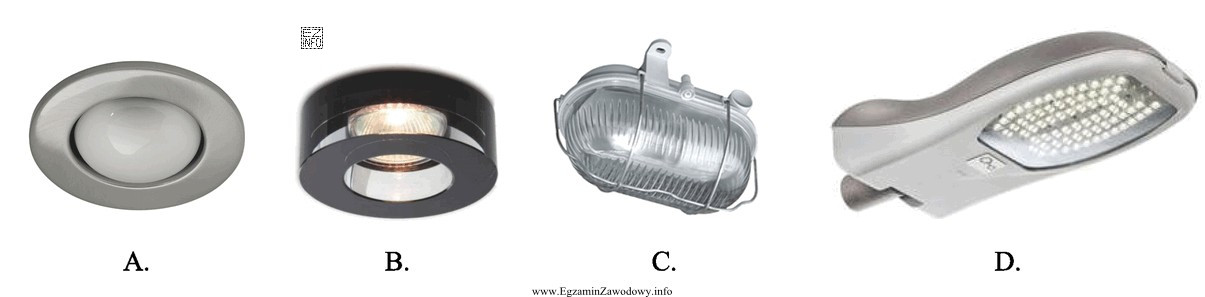

Ilustracja przedstawia cztery różne oprawy oświetleniowe oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W piwnicy o zwiększonej wilgotności należy stosować oprawę o konstrukcji ograniczającej wnikanie wody i pyłu (podwyższony stopień ochrony IP, uszczelnienia, klosz). Taka oprawa zmniejsza ryzyko korozji, zawilgocenia osprzętu i uszkodzeń prowadzących do zagrożenia porażeniowego.

Pełne wyjaśnienie:

W pomieszczeniach o zwiększonej wilgotności (np. piwnice, pralnie, pomieszczenia techniczne) dobór oprawy oświetleniowej nie może opierać się wyłącznie na mocy czy wyglądzie. Kluczowe jest, aby oprawa była przystosowana do pracy w warunkach, gdzie para wodna i skropliny mogą powodować zawilgocenie elementów elektrycznych.

Dlatego poprawny wybór to oprawa, która ma podwyższony stopień ochrony IP (czyli konstrukcyjnie ogranicza wnikanie ciał stałych i wody do wnętrza obudowy) oraz typowe cechy "wilgocioodporne": klosz osłaniający źródło światła, uszczelnienia, odpowiednie przepusty kablowe/dławiki i solidniejszą obudowę. W praktyce przekłada się to na mniejsze ryzyko:

  • korozji styków i elementów metalowych,
  • zwarć i przebić spowodowanych wodą,
  • awarii zasilacza/źródła światła,
  • pogorszenia bezpieczeństwa (wzrost ryzyka porażenia i pożaru).

Dlaczego pozostałe oprawy są błędne? Pozostałe warianty odpowiadają rozwiązaniom typowym dla pomieszczeń suchych lub chronionych, gdzie nie zakłada się kondensacji pary wodnej ani zachlapań. Takie oprawy mogą nie mieć odpowiednich uszczelnień, a ich budowa sprzyja dostawaniu się wilgoci do zacisków i połączeń, co z czasem prowadzi do usterek.

Wskazówka egzaminacyjna: gdy w treści pojawiają się słowa "wilgoć", "zwiększona wilgotność", "zachlapanie", szukaj odpowiedzi, która oznacza szczelniejszą oprawę (wyższe IP) i konstrukcję przeznaczoną do trudniejszych warunków środowiskowych, a nie oprawę "dekoracyjną" lub typowo domową.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Stopień ochrony IP informuje, jak obudowa chroni wnętrze urządzenia przed wnikaniem ciał stałych (pierwsza cyfra) oraz wody (druga cyfra). Im wyższa ochrona, tym lepsza odporność na pył i wilgoć, co ma znaczenie w piwnicach, garażach i pomieszczeniach technicznych.
Wybierz oprawę przeznaczoną do trudniejszych warunków środowiskowych: z kloszem, uszczelnieniami i odpowiednimi przepustami kablowymi. Kluczowe jest, aby konstrukcja ograniczała dostęp wilgoci do zacisków i połączeń, co poprawia trwałość i bezpieczeństwo instalacji.
W wilgotnym środowisku para wodna i skropliny mogą dostać się do wnętrza oprawy, powodując korozję, zwarcia i upływ prądu. Zwykłe oprawy często nie mają uszczelnień ani konstrukcji ograniczającej wnikanie wody, więc szybciej ulegają awarii i mogą stwarzać zagrożenie.
Najczęściej są to: szczelniejsza obudowa, klosz osłaniający źródło światła, uszczelki między elementami, dławiki/przepusty kablowe oraz opis producenta wskazujący zastosowanie w pomieszczeniach wilgotnych. Takie rozwiązania ograniczają dostęp wilgoci do części czynnych.
Nie. Klasa ochronności dotyczy ochrony przed porażeniem (np. sposób wykonania izolacji lub zacisk ochronny), a IP dotyczy odporności obudowy na wnikanie pyłu i wody. Oprawa może mieć właściwą klasę ochronności, ale nadal być nieodporna na wilgoć, jeśli ma niskie IP.
Zawsze wtedy, gdy warunki środowiskowe są trudniejsze niż "suche wnętrze": wilgoć, kondensacja pary wodnej, zapylenie, możliwość zachlapania lub mycia. Dotyczy to m.in. piwnic, garaży, warsztatów, kotłowni, pomieszczeń gospodarczych i wielu stref zewnętrznych.
Oznaczenie ma postać IP + dwie cyfry. Pierwsza opisuje ochronę przed ciałami stałymi (np. pyłem), druga przed wodą. Zasada jest prosta: wyższa cyfra zwykle oznacza lepszą ochronę. Na egzaminie zwróć uwagę, czy druga cyfra wskazuje odporność na wodę.
Zwykle lepsza jest oprawa z kloszem i uszczelnieniami, ponieważ ogranicza dostęp wilgoci do elementów elektrycznych oraz chroni źródło światła przed skroplinami. Oprawy otwarte są bardziej narażone na zawilgocenie, co skraca żywotność i zwiększa ryzyko uszkodzeń.
Najczęstsze błędy to: wybór "ładniejszej" oprawy zamiast właściwej konstrukcyjnie, ignorowanie oznaczeń producenta, mylenie IP z klasą ochronności oraz dobór oprawy do wnętrz suchych do pomieszczeń, gdzie występuje kondensacja. W zadaniach obrazkowych warto szukać klosza i uszczelnień.
Ćwicz rozpoznawanie oznaczeń IP i typowych konstrukcji opraw (otwarta, z kloszem, hermetyczna). Przeglądaj karty katalogowe producentów i zwracaj uwagę na warunki pracy (wilgoć, pył, zachlapanie). Na egzaminie zawsze łącz warunki środowiska z wymaganiami dotyczącymi obudowy.
info

Statystycznie 45% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "W piwnicy o zwiększonej wilgotności należy stosować oprawę o konstrukcji ograniczającej wnikanie wody i pyłu (podwyższony stopień ochrony IP, uszczelnienia, klosz)."

Źródła:

  • IEC 60529, Degrees of protection provided by enclosures (IP Code)
  • EN/IEC 60598-1, Luminaires – Part 1: General requirements and tests

Materiały:

  • Dokumentacja techniczna (karty katalogowe) opraw oświetleniowych – parametry IP i warunki pracy
  • Normy dotyczące stopni ochrony obudów (IP) oraz wymagania ogólne dla opraw
  • Podręczniki i materiały szkoleniowe z instalacji elektrycznych budynkowych (dobór osprzętu do warunków środowiskowych)
