KWALIFIKACJA ELE2 - CZERWIEC 2018 (test 2)



PYTANIE NR 33.
Która z wielkości elektrycznych jest mierzona w układzie przedstawionym na schemacie?

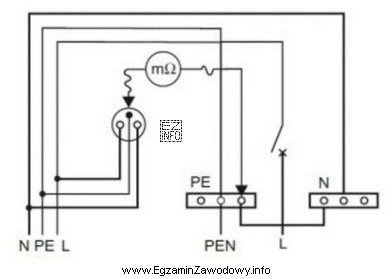

Ilustracja przedstawia schemat elektryczny, który jest częścią pytania egzaminacyjnego dotyczącego kwalifikacji zawodowych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie widać miernik oznaczony mΩ podłączony między styk ochronny gniazda a szynę PE.
Taki układ służy do badania ciągłości i jakości połączeń ochronnych, czyli pomiaru małej rezystancji przewodu ochronnego. Pomiar pętli zwarcia wymaga toru L–PE, a uziemienia wykonuje się inną metodą.

Pełne wyjaśnienie:

Schemat przedstawia pomiar małych rezystancji w torze ochronnym. Kluczową wskazówką jest oznaczenie miernika mΩ (miliomy) oraz sposób jego włączenia: jeden przewód pomiarowy jest podłączony do styku ochronnego gniazda, a drugi do szyny/zacisku PE w rozdzielnicy. Taki układ służy do sprawdzenia ciągłości przewodu ochronnego i jakości połączeń (zaciski, mostki, złącza), czyli do pomiaru rezystancji przewodu ochronnego.

Odpowiedź "Rezystancja przewodu ochronnego." jest poprawna, bo badanie polega na podaniu prądu pomiarowego z miliomomierza i wyznaczeniu spadku napięcia, a następnie obliczeniu rezystancji odcinka PE między punktem odbioru (gniazdo) a szyną PE. Wynik ma być możliwie mały, aby w razie uszkodzenia izolacji prąd zwarciowy mógł popłynąć drogą ochronną.

Pozostałe odpowiedzi nie pasują do pokazanego sposobu podłączenia:

  • "Impedancja pętli zwarcia." – ten pomiar wymaga zamknięcia pętli przez przewód fazowy i ochronny (L–PE) oraz zwykle wykonuje się go miernikiem pętli przy innym układzie połączeń niż sam miliomomierz na PE.
  • "Impedancja przewodu neutralnego." – na schemacie miernik nie jest włączony w tor N, tylko między PE gniazda a szynę PE.
  • "Rezystancja uziemienia." – typowy pomiar uziemienia dotyczy elektrody w gruncie i zwykle wykorzystuje dodatkowe elektrody pomocnicze; tego na schemacie nie ma, bo pokazano wyłącznie tor PE w instalacji.

Na egzaminie warto zapamiętać regułę: mΩ + połączenie PE–PE = pomiar ciągłości/rezystancji przewodu ochronnego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pomiar rezystancji przewodu ochronnego PE?
To badanie ciągłości toru ochronnego, w którym mierzy się małą rezystancję połączenia między punktem instalacji (np. bolcem gniazda) a szyną PE w rozdzielnicy. Wykonuje się je zwykle miliomomierzem, aby potwierdzić, że połączenie ochronne jest skuteczne i nie ma przerw ani dużych oporów styków.
Jak rozpoznać na schemacie, że mierzona jest rezystancja PE?
Wskazówką jest miernik opisany jako mΩ oraz podłączenie jego przewodów pomiarowych między stykiem ochronnym gniazda a szyną/zaciskiem PE. Taki układ nie zamyka pętli przez przewód fazowy, więc nie jest to pomiar impedancji pętli zwarcia, tylko sprawdzenie ciągłości i rezystancji toru ochronnego.
Dlaczego na mierniku pojawia się jednostka mΩ?
mΩ (miliom) oznacza bardzo małe wartości rezystancji. Przewód ochronny i jego połączenia powinny mieć możliwie niski opór, dlatego do badania używa się zakresu miliomowego. Gdy wynik jest wysoki, może to oznaczać luźny zacisk, korozję, zły styk w gnieździe lub przerwę w przewodzie PE.
Czym różni się pomiar ciągłości PE od impedancji pętli zwarcia?
Pomiar ciągłości PE sprawdza sam tor ochronny (PE–PE) i jego rezystancję. Pomiar impedancji pętli zwarcia dotyczy całej drogi prądu zwarciowego (zwykle L–PE) i służy ocenie, czy zabezpieczenie zadziała wystarczająco szybko. Różne są też metody oraz sposób podłączenia miernika.
Kiedy wykonuje się pomiar rezystancji przewodu ochronnego?
Wykonuje się go podczas odbioru instalacji, przeglądów okresowych oraz po modernizacjach lub naprawach, które mogły naruszyć połączenia ochronne. Jest to jedno z podstawowych badań potwierdzających bezpieczeństwo użytkowania obwodów z gniazdami i urządzeniami, gdzie przewód PE ma kluczowe znaczenie ochronne.
Czy pomiar rezystancji PE robi się przy włączonym zasilaniu?
Zasadniczo pomiar ciągłości/rezystancji przewodu ochronnego wykonuje się w warunkach zapewniających bezpieczeństwo, zwykle przy wyłączonym zasilaniu badanego obwodu. Miernik podaje własny prąd pomiarowy. Włączenie napięcia mogłoby zafałszować wynik i stwarzać zagrożenie, dlatego należy stosować właściwą procedurę i zabezpieczenia.
Dlaczego odpowiedź o rezystancji uziemienia nie pasuje do tego schematu?
Pomiar rezystancji uziemienia dotyczy elektrody uziemiającej w gruncie i zwykle wymaga innego układu pomiarowego (często z sondami pomocniczymi). Na schemacie widać jedynie połączenie między bolcem gniazda a szyną PE w rozdzielnicy, czyli pomiar toru ochronnego w instalacji, a nie badanie uziomu w ziemi.
Jakie błędy najczęściej popełnia się przy identyfikacji tego pomiaru?
Najczęściej myli się ten układ z pomiarem impedancji pętli zwarcia, bo oba dotyczą ochrony przeciwporażeniowej. Błąd powoduje pomijanie tego, że miernik jest wpięty tylko w PE i ma zakres mΩ. Inny typowy błąd to uznanie, że obecność szyny N oznacza pomiar przewodu neutralnego, mimo że miernik nie jest do niej podłączony.
Jaką rolę ma szyna PE w rozdzielnicy w tym pomiarze?
Szyna PE stanowi punkt odniesienia dla całej instalacji ochronnej w rozdzielnicy. Podłączenie jednego przewodu miernika do szyny PE pozwala ocenić, czy między szyną a bolcem gniazda istnieje ciągłe, niskorezystancyjne połączenie. Dzięki temu można wykryć przerwy lub nadmierne opory na połączeniach ochronnych.
Jak przygotować się do takich pytań na egzaminie zawodowym?
Ćwicz rozpoznawanie schematów pomiarów ochronnych: ciągłość PE (mΩ, PE–PE), pętla zwarcia (L–PE) i uziemienie (układ z elektrodami pomocniczymi). Zwracaj uwagę na jednostki miernika oraz na to, do jakich zacisków (L, N, PE) faktycznie są podłączone przewody pomiarowe. To najszybsza metoda poprawnej identyfikacji.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Pomiar pętli zwarcia wymaga toru L–PE, a uziemienia wykonuje się inną metodą."

Źródła:

  • Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz.U. 2022 poz. 1225), §§ 180-200
  • PN-HD 60364-6: Instalacje elektryczne niskiego napięcia – Część 6: Sprawdzanie (wymagania dotyczące badań i pomiarów)
  • PN-HD 60364-4-41: Instalacje elektryczne niskiego napięcia – Ochrona dla zapewnienia bezpieczeństwa – Ochrona przed porażeniem elektrycznym

Materiały:

  • PN-HD 60364-6 (wymagania dotyczące sprawdzania instalacji elektrycznych)
  • Materiały dydaktyczne SEP dotyczące pomiarów ochronnych (ciągłość PE, pętla zwarcia, uziemienie)
  • Instrukcje obsługi mierników instalacji elektrycznych (funkcja pomiaru ciągłości/rezystancji małych wartości)
