KWALIFIKACJA ELE2 - CZERWIEC 2024 (test 2)



PYTANIE NR 26.

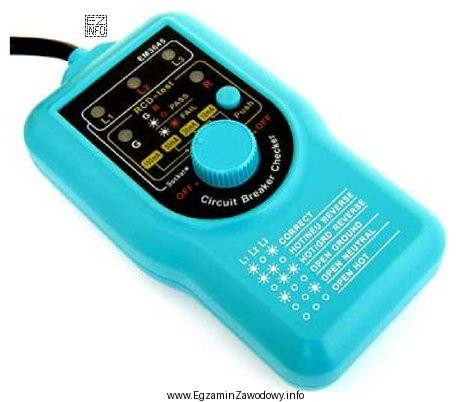

Którą z wymienionych funkcji posiada przyrząd przedstawiony na ilustracji?
Ilustracja przedstawia przyrząd elektryczny, który jest używany do sprawdzania wyłączników różnicowoprądowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Sprawdzanie wyłączników różnicowoprądowych polega na wykonaniu testu zadziałania (m.in. czasu i prądu wyzwalającego) przyrządem przeznaczonym do testów RCD lub miernikiem instalacji z funkcją RCD. Pomiar rezystancji uziemienia, lokalizacja przewodów i badanie kolejności faz wymagają innych, typowo dedykowanych funkcji i osprzętu.

Pełne wyjaśnienie:

Przyrząd służący do sprawdzania wyłączników różnicowoprądowych (RCD) umożliwia wykonanie próby zadziałania zabezpieczenia różnicowoprądowego. W praktyce taki tester (lub miernik instalacji z trybem RCD) wytwarza kontrolowany prąd różnicowy i pozwala ocenić parametry pracy wyłącznika, np. czy zadziała oraz jak szybko to zrobi w określonych warunkach pomiaru.

Odpowiedź "Sprawdzanie wyłączników różnicowoprądowych" pasuje do funkcji tego typu przyrządów, które są używane podczas uruchamiania, odbiorów oraz okresowej kontroli instalacji w celu potwierdzenia skuteczności ochrony przeciwporażeniowej realizowanej przez RCD.

Pozostałe propozycje dotyczą innych klas pomiarów lub narzędzi:

  • "Pomiar rezystancji uziemienia" wymaga metod i funkcji typowych dla mierników uziemień (często z użyciem sond/pomocniczych elektrod lub cęgów pomiarowych). Jest to inny pomiar niż test RCD.
  • "Lokalizacja przewodów pod tynkiem" wykonuje się wykrywaczami przewodów/instalacji w ścianach, często z funkcją detekcji metalu, przewodów pod napięciem lub skanowania. Nie jest to zadanie testera RCD.
  • "Badanie kolejności faz" dotyczy instalacji trójfazowych i realizuje się je wskaźnikiem kolejności faz lub miernikiem wielofunkcyjnym w odpowiednim trybie, ale sama funkcja nie jest tożsama z testowaniem wyłączników różnicowoprądowych.

Na egzaminie warto kojarzyć funkcje z typowym zastosowaniem w terenie: RCD → test wyzwalania zabezpieczenia, uziemienie → pomiar rezystancji uziomu, kolejność faz → kontrola zasilania trójfazowego, lokalizacja przewodów → prace instalacyjne w budynku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wyłącznik różnicowoprądowy (RCD)?
RCD to aparat zabezpieczający, który odłącza zasilanie, gdy wykryje prąd różnicowy (upływ) wskazujący na możliwość porażenia lub uszkodzenia izolacji. Działa jako element ochrony przeciwporażeniowej i przeciwpożarowej, ale musi być dobrany i sprawdzony zgodnie z wymaganiami instalacji.
Jakie parametry sprawdza się podczas testu RCD miernikiem instalacji?
Typowo ocenia się, czy RCD zadziała przy zadanym prądzie testowym oraz jaki jest czas zadziałania. W zależności od przyrządu i typu RCD można też wykonywać testy dla różnych krotności prądu oraz dla różnych przebiegów. Wyniki porównuje się z wymaganiami dla danego typu zabezpieczenia.
Dlaczego nie da się sprawdzić uziemienia testerem RCD wprost?
Tester RCD jest zaprojektowany do wymuszania prądu różnicowego i pomiaru reakcji wyłącznika, a nie do wyznaczania rezystancji uziomu. Pomiar uziemienia wymaga innej metody pomiarowej (np. z elektrodami pomocniczymi lub metodą cęgową) i innego algorytmu obliczeń w przyrządzie.
Kiedy wykonuje się pomiar kolejności faz w instalacji trójfazowej?
Pomiar kolejności faz wykonuje się przed podłączeniem urządzeń wrażliwych na kierunek wirowania (np. silników), po pracach modernizacyjnych oraz przy diagnozowaniu błędnego kierunku obrotów. Stosuje się do tego wskaźnik kolejności faz lub miernik mający taką funkcję, niezależnie od testów RCD.
Jak rozpoznać na zdjęciu, że to przyrząd do testowania RCD?
Najczęściej wskazują na to symbole i tryby pracy na pokrętle lub w menu (np. oznaczenia związane z RCD/ΔI), a także gniazda i przewody pomiarowe typowe dla mierników instalacji. Na egzaminie warto "szukać" na obudowie ikon związanych z prądem różnicowym i czasem zadziałania.
Czy lokalizator przewodów pod tynkiem wygląda podobnie do miernika instalacji?
Zdarza się, że oba urządzenia są ręczne i mają wyświetlacz, ale lokalizatory zwykle mają sondę/czujnik do skanowania ściany i tryby "detekcji", a nie gniazda do podłączania przewodów pomiarowych jak w miernikach instalacji. Funkcja lokalizacji dotyczy prac budowlano-instalacyjnych, a nie weryfikacji RCD.
Jakie są najczęstsze błędy na egzaminie przy pytaniach o przyrządy pomiarowe?
Najczęściej myli się przyrządy wielofunkcyjne: miernik instalacji vs miernik uziemienia vs wskaźnik kolejności faz. Uczniowie wybierają odpowiedź "z doświadczenia" zamiast po cechach urządzenia z ilustracji (oznaczenia funkcji, typ gniazd, symbole). Pomaga analiza ikon i opisu zakresów.
Co oznacza skrót RCD w elektrotechnice?
RCD to skrót od angielskiego określenia urządzenia różnicowoprądowego. W praktyce szkolnej i zawodowej spotyka się też określenie "wyłącznik różnicowoprądowy". W pytaniach egzaminacyjnych skrót zwykle odnosi się do zabezpieczenia oraz do testów jego zadziałania.
Dlaczego test RCD jest ważny przy odbiorze instalacji?
Test RCD potwierdza, że zabezpieczenie zadziała w razie pojawienia się prądu upływu i w odpowiednim czasie odłączy zasilanie. To kluczowe dla ochrony ludzi i ograniczenia skutków uszkodzeń izolacji. Sam fakt montażu RCD nie wystarcza—jego działanie trzeba zweryfikować pomiarem.
Jak przygotować się do rozpoznawania mierników na zdjęciach na ELE.2?
Warto przejrzeć zdjęcia i instrukcje popularnych przyrządów: mierników instalacji (w tym tryby RCD), mierników uziemienia, wskaźników kolejności faz i lokalizatorów przewodów. Ucz się po cechach: oznaczenia funkcji, rodzaje gniazd, przewody pomiarowe i typowe ikony na pokrętle lub ekranie.
info

Około 69% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że sprawdzanie wyłączników różnicowoprądowych polega na wykonaniu testu zadziałania (m.in. czasu i prądu wyzwalającego) przyrządem przeznaczonym do testów RCD lub miernikiem instalacji z funkcją RCD.
